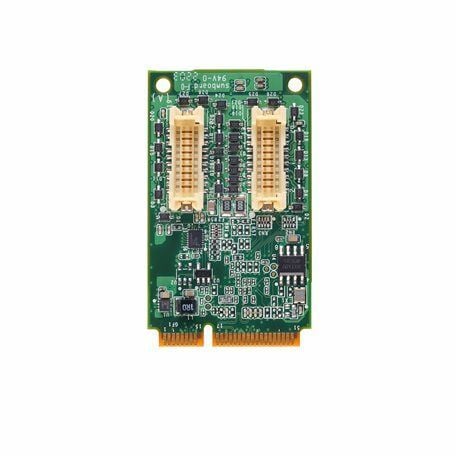

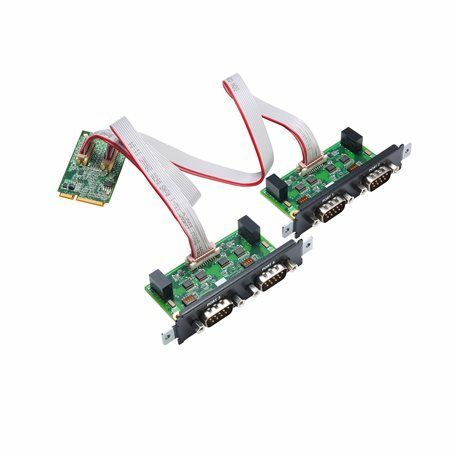

CP-104N-T
4-port RS-232 Mini PCI Express serial board,-40 to 85°C operating temperature
CP-104N, endüstriyel otomasyon sistemi ve endüstriyel PC üreticileri gibi çeşitli uygulamalar için tasarlanmış bir Mini PCI Express multi-port seri karttır. CP-104N herhangi bir Mini PCI Express yuvasıyla uyumludur. Anakart yalnızca 3.3 VDC güç kaynağı gerektirir; bu, DIN raylı PC'lerden standart boyutlu PC'lere kadar çeşitli ana bilgisayarlarla çalışabileceği anlamına gelir.
CP-104N, Windows ve Linux işletim sistemlerini destekler. Ayrıca dört adet RS-232 seri bağlantı noktası, 921.6 kbps'lik hızlı bir baud hızını destekler. CP-104N, çok çeşitli seri çevre birimleriyle uyumluluğu sağlamak için tam modem kontrol sinyalleri sağlar. Aynı zamanda 1 kV hattan hatta aşırı gerilim koruması ve 2,5 kV izolasyon (I modeli için) sağlayarak çok çeşitli endüstriyel ortamlarla uyumluluk sağlar.
Moxa'nın yeni Mini PCI Express ailesi, özelleştirilmiş genişletme ihtiyacını karşılar ve OEM'ler ve sistem entegratörleri için daha hızlı pazara sunma süresi sağlar. Çeşitli uygulamalara yönelik izoleli ve izolesiz RS-232/422/485 iletişim kartlarını içerir.
Seri kartlar, 921.6 kbps'ye kadar veri hızlarını desteklerler ve -40 ila 85˚C sıcaklık aralığında çalışabilir.
- Mini PCIe arayüz desteği
- Hızlı veri iletimi için 921.6 kbps maksimum baud hızı
- 128 bayt FIFO ve çip üzerinde H/W, S/W akış kontrolü
- Windows ve Linux da dahil olmak üzere çok çeşitli işletim sistemleri için sağlanan sürücüler
Serial Interface
Comm. Controller
16C550C compatible
Bus
Mini PCI Express
Connector
DB9 male
FIFO
128 bytes
No. of Ports
4
Serial Standards
RS-232
Baudrate
50 bps to 921.6 kbps (supports non-standard baudrates)
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Parity
None, Even, Odd, Space, Mark
Flow Control
None, RTS/CTS, XON/XOFF
Isolation
2.5 kV (I models)
Serial Signals
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Serial Software Features
Serial Software Features
Windows Drivers
Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
Linux Drivers
Linux kernel 4.x, Linux kernel 5.x
Power Parameters
Power Parameters
Input Current
CP-104N-T: 365 mA @ 3.3 VDC
CP-104N-I-T: 615 mA @ 3.3 VDC
Physical Characteristics
Physical Characteristics
Dimensions
30 x 50.95 mm (1.18 x 2 in)
Environmental Limits
Environmental Limits
Operating Temperature
-40 to 85°C (-40 to 185°F)
Storage Temperature (package included)
-20 to 85°C (-4 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Declaration
Declaration
Green Product
RoHS, CRoHS, WEEE
MTBF
MTBF
Time
CP-104N-T: 3,673,087 hrs
CP-104N-I-T: 2,189,472 hrs
Standards
Telcordia (Bellcore) Standard TR/SR
