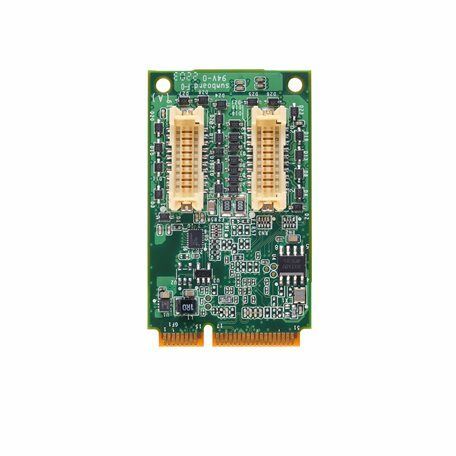

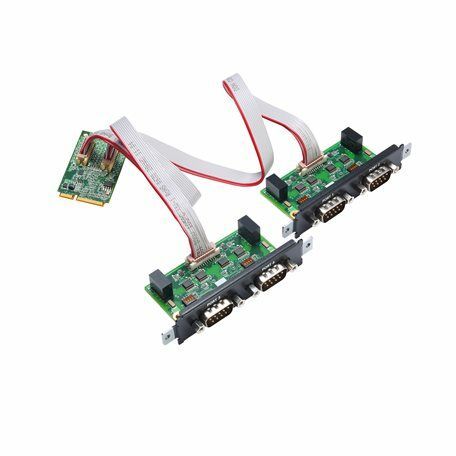

CP-132N-I-T
2-port RS-422/485 Mini PCI Express serial board with 2.5 kV capacitive isolation, -40 to 85°C operating temperature
CP-132N, sistem entegratörleri ve endüstriyel otomasyon sistemi ve endüstriyel PC üreticileri gibi çeşitli uygulamalar ve kullanıcılar için tasarlanmış bir Mini PCI Express çok bağlantı noktalı seri karttır.
CP-132N tüm popüler işletim sistemleriyle uyumludur ve 921.6 kbps'ye kadar veri hızlarını destekler. Aynı zamanda 1 kV hattan hatta aşırı gerilim koruması ve 2.5 kV izolasyon (I modeli için) sunarak çok çeşitli endüstriyel ortamlarla uyumluluk sağlar. Ayrıca CP-132N, çeşitli ortamlar ve uygulamalar için terminalin ve yüksek/düşük çekme dirençlerinin kolay ayarlanması için bir DIP anahtarıyla donatılmıştır.
CP-132N Serisi kartlarda, her biri 921.6 kbps'ye kadar veri hızlarına ulaşabilen 2adet RS-422/485 seri bağlantı noktası bulunur. RS-485 modunda, kartlar 1.2 km menzil içindeki 31 adede kadar zincirleme RS-485 cihazını bağlayabilir. Uzun mesafeli RS-485 iletişimi için ekipmanın zarar görmesini önlemek amacıyla 2,5 kV elektriksel izolasyon korumasıyla birlikte gelen CP-132N-I-T modelini seçin.
- Mini PCIe arayüz desteği
- Hızlı veri iletimi için 921.6 kbps maksimum baud hızı
- 128 bayt FIFO ve çip üzerinde H/W, S/W akış kontrolü
- Windows ve Linux da dahil olmak üzere çok çeşitli işletim sistemleri için sağlanan sürücüler
Serial Interface
Comm. Controller
16C550C compatible
Bus
Mini PCI Express
Connector
DB9 male
FIFO
128 bytes
No. of Ports
2
Serial Standards
RS-422 RS-485
Baudrate
50 bps to 921.6 kbps (supports non-standard baudrates)
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Parity
None, Even, Odd, Space, Mark
Flow Control
None, RTS/CTS, XON/XOFF
Isolation
2.5 kV (I models)
Serial Signals
Serial Signals
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Serial Software Features
Windows Drivers
Windows 7/8/8.1/10/11 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Server 2022
Linux Drivers
Linux kernel 4.x, Linux kernel 5.x
Power Parameters
Power Parameters
Input Current
CP-132N-T: 487 mA @ 3.3 VDC
CP-132N-I-T: 533 mA @ 3.3 VDC
Physical Characteristics
Physical Characteristics
Dimensions
30 x 50.95 mm (1.18 x 2 in)
Environmental Limits
Environmental Limits
Operating Temperature
-40 to 85°C (-40 to 185°F)
Storage Temperature (package included)
-20 to 85°C (-4 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Declaration
Declaration
Green Product
RoHS, CRoHS, WEEE
MTBF
MTBF
Time
CP-132N-T: 4,128,967 hrs
CP-132N-I-T: 3,583,931 hrs
Standards
Telcordia (Bellcore) Standard TR/SR
