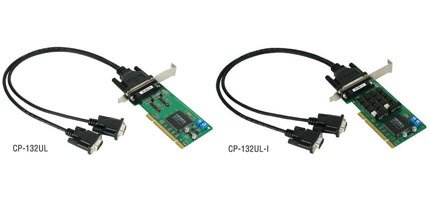

CP-132UL-T
2-port RS-422/485 Universal PCI serial boards (with optional 2 kV isolation)
CP-132UL ve CP-132UL-I, uzun mesafe, çok noktalı, PC tabanlı veri toplama çözümü gerektiren endüstriyel otomasyon uygulamaları için tasarlanmış 2 portlu universal PCI kartlardır. RS-485 iletişimi, hat sürücüsünü etkinleştirmek ve devre dışı bırakmak için hassas zamanlama kontrolü gerektirir. Moxa’nın CP-132UL/UL-I kartlarını çalıştıran "Turbo Seri Motor™" çipi, RS-485’in RS-232 olarak kullanımını kolaylaştıran on-chip ADDC® ile birlikte gelir. CP-132UL/UL-I Universal PCI kartları her ikisi de 921,6 kbps'ye varan veri hızlarına ulaşabilen iki RS-422/485 seri bağlantı noktasına sahiptir. RS-485 modunda, kartlar 1.2 km'lik bir aralık içinde 31 adet (daisy chain) RS-485 cihazına bağlanabilir. Uzun mesafeli RS-485 iletişimi söz konusu olduğunda ekipman hasarını önlemek için 2kV elektrik izolasyon korumasına sahip olan CP-132UL-I modeli seçilmelidir.
- Over 800 kbps data throughput for top performance
- 921.6 kbps maximum baudrate for super fast data transmission
- ADDC® provides automatic data direction control for RS-485 signals
- Transmit data up to 1.2 km with RS-422/485
- 128-byte FIFO and on-chip S/W flow control
- Compatible with 3.3/5 V PCI and PCI-X
- Drivers provided for a broad selection of operating systems, including the latest Windows and Linux
- MD1 low profile form factor fits small-sized PCs
- Wide temperature model available for -40 to 85°C environments
ÜRÜN SİPARİŞ KODLARI :
|
2 Port UPCI Board, w/ DB9M Cable, RS-422/485, Low Profile |
|
|
2 Port UPCI Board, RS-422/485, Low Profile, Wide Temperature |
|
|
2 Port UPCI Board, w/ DB9M Cable, RS-422/485, w/ Isolation, Low Profile |
|
|
2 Port UPCI Board, RS-422/485, w/ Isolation, Low Profile, Wide Temperature |
| • Hardware | |
| Comm. Controller | MU860 (16C550C compatible) |
| Bus | 32-bit Universal PCI |
| Connector | DB25 female |
| • Serial Interface | |
| Number of Ports | 2 |
| Serial Standards | RS-422/485 |
| Max. No. of Boards per PC | 8 |
| • Serial Line Protection | |
| Electrical Isolation | 2 kV (CP-132UL-I only) |
| • Performance | |
| Baudrate | 50 bps to 921.6 kbps (supports non-standard baudrates) |
| • Serial Communication Parameters | |
| Data Bits | 5, 6, 7, 8 |
| Stop Bits | 1, 1.5, 2 |
| Parity | None, Even, Odd, Space, Mark |
| Flow Control | XON/XOFF, RTS Toggle (RS-232 only) |
| • Serial Signals | |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), RTS+(B), RTS-(A), CTS+(B), CTS-(A), GND |
| RS-485-4w | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| RS-485-2w | Data+(B), Data-(A), GND |
| • Physical Characteristics | |
| Dimensions | CP-132UL: 64.4 x 120 mm (2.53 x 4.72 in) CP-132UL-I: 64.4 x 120 mm (2.53 x 4.72 in) |
| • Driver Support | |
| Windows | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows Server 2008 R2/2012/2012 R2/2016 (x64), DOS, Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Linux | Linux 2.4.x, 2.6.x, 3.x |
| Unix-like Systems | QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD |
| Note | Please refer to Moxa’s website for the latest driver support information. |
| • Environmental Limits | |
| Operating Temperature | Standard Models: 0 to 55°C (32 to 131°F) Wide Temp. Models: -40 to 85°C (-40 to 185°F) |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| • Standards and Certifications | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m |
| • MTBF (mean time between failures) | |
| Time | 1,647,832 hrs |
| Standard | Telcordia (Bellcore) TR/SR |
| • Power Requirements | |
| Input Current | CP-132UL: 120 mA @ 5 VDC CP-132UL-I: 490 mA @ 5 VDC |
| • Warranty | |
| Warranty Period | 5 years |
