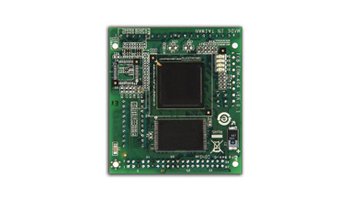

EOM-104-FO
4-port embedded managed Ethernet switch modules
EOM-104 serisi yönetilebilir ethernet anahtar modüller, performans ve güvenilirliği arttırmak için ürünlerine ethernet modülleri yerleştirmek isteyen cihaz üreticileri için tasarlanmıştır.
EOM-104 serisi modüller mevcut bir ürüne ethernet anahtar modülü eklemek için kolay ve düşük maliyetli bir entegre çözüm sunar. Modüller, 10/100M ethernet iletimini destekler ve Turbo Ring’in 20 ms altında hızlı kurtarma süresiyle birlikte gelir. EOM-104 serisi ayrıca Turbo Ring Enable ve GPIO programlama pimleri gibi zengin bir çevre birimi seti sağlar ve gömülü ethernet uygulamaları için ideal bir çözümdür.
- 10/100BaseT(X) and 100BaseFX Ethernet interfaces
- Turbo Ring and RSTP/STP for Ethernet redundancy
- SNMP and e-mail alerts for event trapping and notification
- Two-thirds the size of a business card
- Low power consumption
- -40 to 75°C operating temperature range
GELİŞTİRME KİTİ :

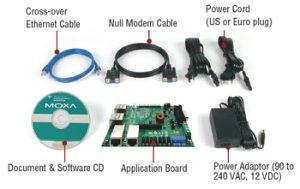

EOM Geliştirme Kiti, tüm gömülü ethernet anahtar işlevlerine hızlı ve kolay bir şekilde ulaşılmasını sağlamak için geliştirme platformu, güç adaptörü, yazılım CD'si ve seri ve ethernet kabloları içerir. Platform modülleri ve uygulamaları test etmenize yardımcı olacak ethernet portları, konsol portu ve Turbo Ring DIP anahtarı ile donatılmıştır.
ÜRÜN SİPARİŞ KODLARI :
|
Embedded managed Ethernet switch module with 4 10/100BaseT(X) ports, -40 to 75°C operating temperature |
|
|
Includes an EOM-104 switch module and evaluation board with 4 10/100BaseT(X) ports for testing and application development |
|
|
Embedded managed Ethernet switch module with 2 10/100BaseT(X) and 2 100BaseFX ports, -40 to 75°C operating temperature |
|
|
Includes an EOM-104-FO switch module and evaluation board with 2 10/100BaseT(X) ports and 2 100BaseFX multi-mode ports (SC connectors) for testing and application development |
| • Technology | |
| Standards | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1p for Class of service |
| • Software Features | |
| MIB | MIB-II, Ethernet-Like MIB, P-Bridge MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Protocols | SNMPv1/v2c/v3, DHCP Client, BootP, TFTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog |
| • Switch Properties | |
| MAC Table Size | 1 K |
| Packet Buffer Size | 512 kbit |
| • Interface | |
| Ethernet Ports | EOM-104: 4 10/100BaseT(X) ports EOM-104-FO: 2 10/100BaseT(X) and 2 100BaseFX ports |
| Connectors | 1 connector with 2 x 20 pins, 2 connectors with 1 x 9 pins, and 1 connector with 2 x 2 pins |
| Console Port | RS-232 (TxD, RxD, DTR, DSR) |
| GPIO | 4 programmable I/O pins |
| • Power Requirements | |
| Input Current | EOM-104: 0.5 A @ 3.3 VEOM-104-FO: 1.04 A @ 3.3 V |
| • Physical Characteristics | |
| Dimensions | 54 x 60 x 8.25 mm (2.13 x 2.36 x 0.32 in) |
| Weight | 21 g (0.046 lb) |
| • Environmental Limits | |
| Operating Temperature | -40 to 75°C (-40 to 167°F) |
| Storage Temperature | -40 to 85°C (-40 to 185°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| • Standards and Certifications | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A Note: Please check Moxa’s website for the most up-to-date certification status. |
| • Warranty | |
| Warranty Period | 5 years |
