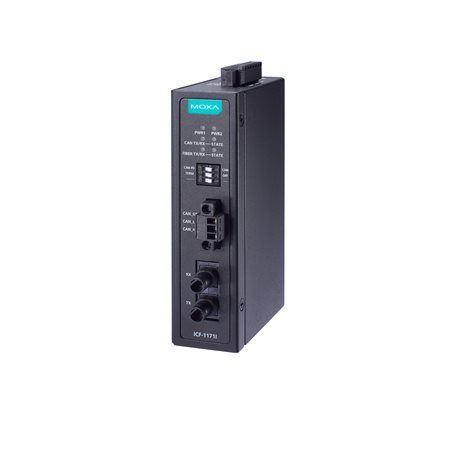

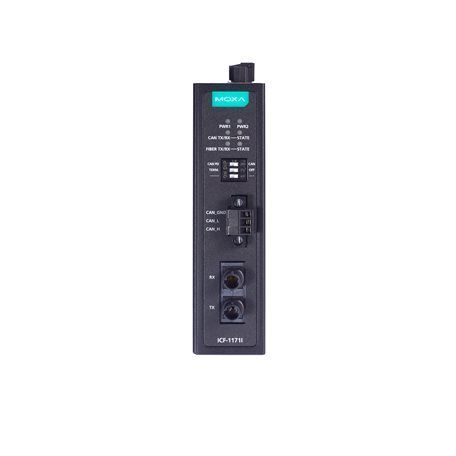

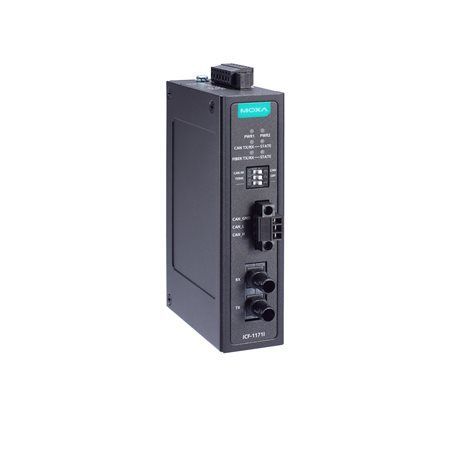

ICF-1171I-S-ST-T
Industrial CAN to Fiber Optic Converter for Distance Extension, ST Multi-mode, -40 to 75 ℃
ICF-1171I Serisi CAN-fiber dönüştürücüler, iki CAN 2.0 veya iki CAN FD cihazını veya ağını single-mode veya multi-mode fiber aracılığıyla bağlamak için çiftler halinde kullanılır. ICF-1171I, CANbus sisteminizin kesintisiz çalışmasını sağlamak için CAN arayüzü ve çift güç girişleri için 2 kV izolasyon koruması sağlar.
Bir CAN 2.0 veya CAN FD sisteminin toplam iletim mesafesi, CAN baud hızından bağımsız olarak ICF-1171I dönüştürücüler kullanılarak 2 km (çok modlu fiber) veya 40 km (tek modlu fiber) uzatılabilir.
İki CAN 2.0 ağı veya CAN FD ağı, farklı baud hızları kullanarak birbirleriyle iletişim kurabilir. ICF-1171I dönüştürücüler, bağlı CAN 2.0 cihazının baud hızını otomatik olarak algılayabilir ve baud hızını kendisine uygulayabilir. Bu nedenle kullanıcıların bağlı CAN 2.0 cihazının baud hızını bilmesine gerek yoktur. Bu son derece kullanışlı bir özelliktir. Baud hızları ayrıca döner anahtarlar aracılığıyla önceden tanımlanmış bir değere ayarlanabilir.
CAN veriyolunda veya Fiber bağlantısında bir sorun olup olmadığını kontrol etmek kolaydır. ICF-1171I dönüştürücüler, fiber bağlantı durumunu, fiber iletişim durumunu, CAN veriyolu durumunu ve CAN veriyolu iletişim durumunu gösteren LED'lerle donatılmıştır.
- Optik fiber üzerinden 40 km'ye kadar veri iletimi
- CAN sinyallerini fiber'e (veya tersi) dönüştürür
- CAN 2.0A, CAN 2.0B ve CAN FD'yi destekler; ISO 11898 standardına uygundur
- CAN 2.0 otomatik baud hızını destekler
- 1 Mbps'ye kadar CAN 2.0
- CAN FD 1 Mbps'ye kadar arbitration rate; 5 Mbps'ye kadar data rate
- Yedeklilik için çift güç girişi
- -40 ila 75°C ortamlar için geniş sıcaklık modeli mevcuttur
- 120 ohm terminal direnci için DIP anahtarı
- CAN 2.0/CAN FD arbitration ve data hızı konfigürasyonu için rotary switch
- CAN veri yolu tanılaması, fiber tanılaması ve güç girişi durumu için LED'ler
| Çalışma Sıcaklığı | : | -40/+75C |
| CAN Port | : | 1 |
| 100BaseFX Multi-Mode | : | 1 |
Serial Interface
Optical Fiber
100Base-Fx ports (single-mode/multi-mode ST connector)
Note: The “typical distance” of a specific fiber transceiver can be computer using Link budget (dB) > Dispersion penalty (dB) + Total link loss (dB).
CAN Interface
CAN Interface
Isolation
2 kV (built-in)
No. of Ports
1
Signals
CAN_L, CAN_H, CAN Signal GND
Terminator
N/A, 120 ohms (by DIP)
Protocols
CAN 2.0A, CAN 2.0B, CAN FD, compatible with ISO 11898 standard (DIP switch to select CAN 2.0/CAN FD setting)
Fiber Interface
Fiber Interface
No. of Ports
1
Connector
ICF-1171I-S-ST/ ICF-1171I-S-ST-T: Single-mode ST connector
ICF-1171I-M-ST/ ICF-1171I-M-ST-T: Multi-mode ST connector
Optical Fiber
Single-mode, typical distance 40 km
Multi-mode, typical distance 2 km
Power Parameters
Power Parameters
Input Current
188.5 mA (max.)
Input Voltage
12 to 48 VDC
No. of Power Inputs
2
Power Connector
Terminal block
Relays
Relays
Contact Current Rating
Resistive load: 1 A @ 30 VDC
Pinouts
NC, COM, NO
Physical Characteristics
Physical Characteristics
Housing
Metal
IP Rating
IP30
Dimensions
30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)
Weight
294 g (0.65 lb)
Installation
DIN-rail mounting, Wall mounting (with optional kit)
Environmental Limits
Environmental Limits
Operating Temperature
ICF-1171I-S-ST, ICF-1171I-M-ST: 0 to 60°C (32 to 140°F)
ICF-1171I-S-ST-T, ICF-1171I-M-ST-T: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV, Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
International Approval
KC
Safety
UL 62368-1, EN 62368-1
Vibration
IEC 60068-2-6
MTBF
MTBF
Time
2,412,885 hrs
Standards
Telcordia (Bellcore), GB
