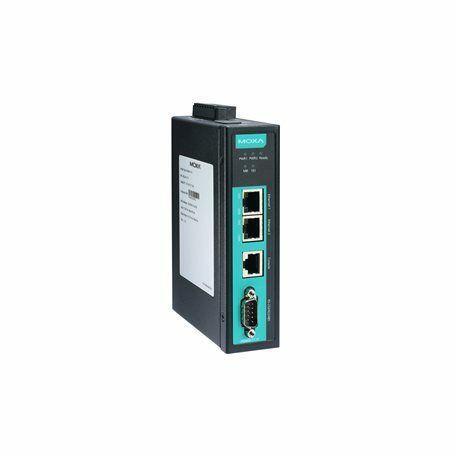

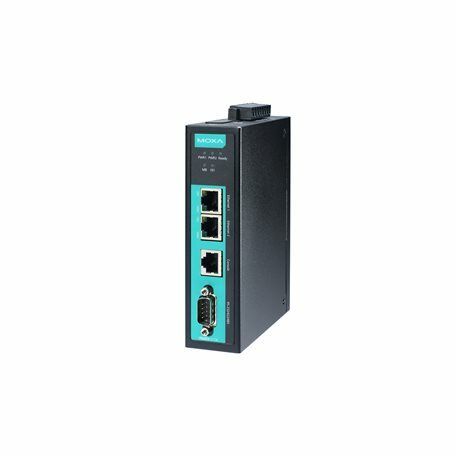

MGate 5119-T

1-port Modbus/IEC 101/IEC 104/DNP3-to-IEC 61850 gateway



MGate 5119, 2 ethernet port'u ve 1 RS-232/422/485 seri port'una sahip endüstriyel bir Ethernet gateway ürünüdür. Modbus, IEC 60870-5-101 ve IEC 60870-5-104 cihazlarını IEC 61850 MMS ağıyla entegre etmek için MGate 5119'u Modbus master/client, IEC 60870-5-101/104 master ve ayrıca IEC 61850 MMS sistemleriyle veri toplamak ve değişimi yapmak için DNP3 seri/TCP master olarak kullanabilirsiniz.
Bir IEC 61850 MMS sunucusu olarak MGate 5119, genellikle harici bir cihaz tarafından oluşturulan bir SCL dosyasının içe aktarılmasını gerektirir. Bu zaman alıcı olabilir ve maliyetleri artırabilir. Bu sıkıntılı noktanın üstesinden gelmek için MGate 5119, web konsolu aracılığıyla kolayca SCL dosyaları oluşturabilen ve bunları neredeyse anında kullanıma sunabilen, yapılandırma süresinden ve maliyetten tasarruf sağlayan yerleşik bir SCL oluşturucuya sahiptir.

MGate 5119 Serisi ağ geçitleri, özellikle kurulum aşamasında kolay sorun giderme için Modbus RTU/ASCII/TCP, IEC 60870-5-101, IEC 60870-5-104 ve IEC 61850 MMS Protokol Trafik Monitörünü destekler. Trafik kayıtlarının popüler sorun giderme aracı Wireshark'ta görüntülenebileceğini belirtmekte fayda var. Bu özellik sayesinde, bir sorunun temel nedenini belirlemek için trafiği kolayca analiz edebilirsiniz.


  • IEC 61850 MMS sunucusunu destekler
  • DNP3 seri/TCP master'ı destekler
  • IEC 60870-5-101 master'ı destekler (balanced/unbalanced)
  • IEC 60870-5-104 istemcisini destekler
  • Modbus RTU/ASCII/TCP master/istemcisini destekler
  • Kolay sorun giderme için yerleşik trafik izleme/tanılama bilgileri
  • Kolay kablolama için dahili Ethernet basamaklaması
  • -40 ila 75°C çalışma sıcaklığı aralığı
  • 2 kV izolasyon korumalı seri port
  • IEC 61850 MMS ve DNP3 TCP protokol şifrelemesini destekler
  • IEC 62443/NERC CIP'ye dayalı güvenlik özellikleri
  • IEC 61850-3 ve IEEE 1613 ile uyumlu
  • Kolay yapılandırma için yerleşik SCL dosya oluşturucu
Çalışma Sıcaklığı : -40/+75C
RS-232/422/485 : 1
10/100BaseT(X) : 2

Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
2
Auto MDI/MDI-X connection
Magnetic Isolation Protection
1.5 kV (built-in)



Ethernet Software Features
Industrial Protocols
Modbus TCP Client (Master), IEC 60870-5-104 Client, IEC 61850 MMS Server, DNP3 TCP Master
Configuration Options
Web Console (HTTP/HTTPS), Device Search Utility (DSU)
Management
ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client
MIB
RFC1213, RFC1317
Time Management
NTP Client



Security Functions
Authentication
Local database
Encryption
HTTPS, AES-128, AES-256, SHA-256
Security Protocols
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)



Serial Interface
Console Port
RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)
No. of Ports
1
Connector
DB9 male
Serial Standards
RS-232/422/485
Baudrate
50 bps to 921.6 kbps
Data Bits
7, 8
Parity
Even, Mark, None, Odd, Space
Stop Bits
1, 2
Flow Control
RTS Toggle (RS-232 only), RTS/CTS
RS-485 Data Direction Control
ADDC® (automatic data direction control)
Pull High/Low Resistor for RS-485
1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485
120 ohms
Isolation
2 kV (built-in)



Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND



Serial Software Features
Industrial Protocols
Modbus RTU/ASCII Master, IEC 60870-5-101 Master (Balanced/Unbalanced), DNP3 Serial Master



Modbus RTU/ASCII
Mode
Master
Functions Supported
1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands
128



Modbus TCP
Mode
Client (Master)
Functions Supported
1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Server Connections
32
Max. No. of Commands
128



IEC 60870-5-104
Mode
Client
Objects Supported
Single point
Double point
Step position
Bit string of 32 bit
Measured value (normalized)
Measured value (scaled)
Measured value (floating)
Integrated totals
Max. No. of Server Connections
32
Max. No. of Information Objects
1200 points



IEC 60870-5-101
Mode
Master (Balanced/Unbalanced)
Objects Supported
Single point
Double point
Step position
Bit string of 32 bit
Measured value (normalized)
Measured value (scaled)
Measured value (floating)
Integrated totals
Max. No. of Slave Connections
1 (Balanced), 31 (Unbalanced)
Max. No. of Information Objects
1200 points



DNP3 Serial
Mode
Master
Objects Supported
Binary inputs
Analog inputs
Counters
Frozen counters
Binary outputs
Analog outputs
Max. No. of Outstation Connections
16
Max. No. of Objects
1200 points



DNP3 TCP
Mode
Master
Objects Supported
Binary inputs
Analog inputs
Counters
Frozen counters
Binary outputs
Analog outputs
Max. No. of Outstation Connections
16
Max. No. of Objects
1200 points



IEC 61850
Mode
MMS Server
Max. No. of Client Connections
16
Max. No. of Datasets
99
Max. No. of Reports
99
Max. No. of Data Objects
1200 points



Memory
No. of Data Points Supported
1,200 points
microSD Slot
Up to 32 GB (SD 2.0 compatible)



Power Parameters
Input Voltage
12 to 48 VDC
Input Current
455 mA @ 12 VDC
Power Connector
Screw-fastened Euroblock terminal



Relays
Contact Current Rating
Resistive load: 2 A @ 30 VDC



Physical Characteristics
Housing
Metal
IP Rating
IP30
Dimensions
36 x 120 x 150 mm (1.42 x 4.72 x 5.91 in)
Weight
517 g (1.14 lb)



Environmental Limits
Operating Temperature
-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)



Standards and Certifications
Safety
EN 60950-1, IEC 60950-1, IEC 62368-1, UL 60950-1, EN 62368-1, UL 62368-1
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V/m
IEC 61000-4-8 PFMF: 100 A/m
Freefall
IEC 60068-2-32
Shock
IEC 60068-2-27
IEC 61850-3 Edition 2.0
Power Substation
IEEE 1613, IEC 61850-3
Vibration
IEC 60068-2-6, IEC 60068-2-64, IEC 61850-3 Edition 2.0



MTBF
Time
1,180,203 hrs
Standards
Telcordia SR332
