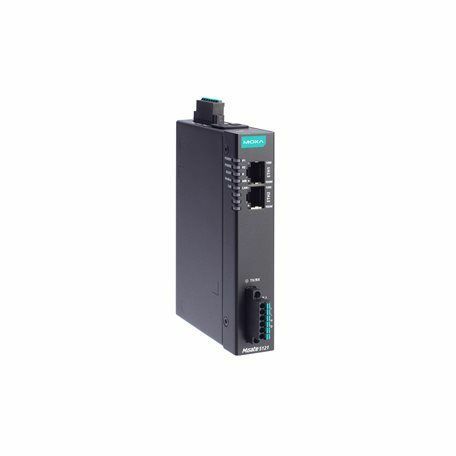

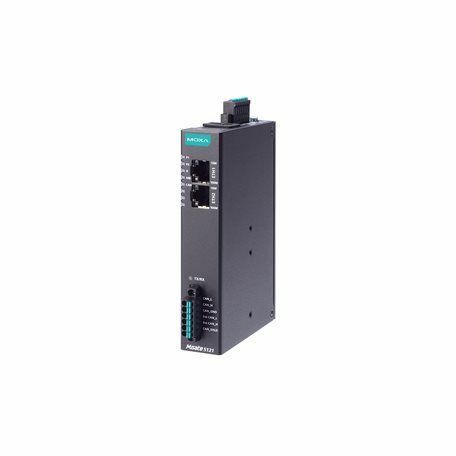

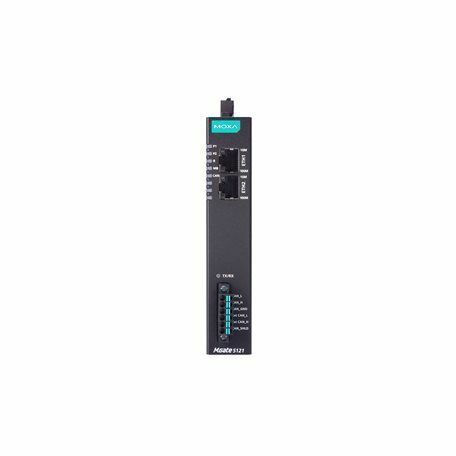

MGate 5123

1-port CANopen/J1939-to-PROFINET gateways, -10 to 60°C operating temperature



MGate 5123, CANopen veya J1939'u PROFINET ağ iletişimine dönüştürmek için kullanılan endüstriyel bir Ethernet ağ geçididir. Mevcut CANopen veya J1939 cihazlarını bir PROFINET ağına entegre etmek için MGate 5123'ü CANopen veya J1939 master olarak kullanarak veri toplayın ve PROFINET IO kontrolörü ile veri alışverişinde bulunun. Tüm modeller sağlam ve kompakt bir metal muhafaza ile korunmaktadır ve DIN-RAIL montaj mevcuttur. Sağlam tasarım, fabrika otomasyonu ve diğer proses otomasyon endüstrileri gibi endüstriyel uygulamalar için uygundur.
MGate 5123 ağ geçitleri, ekstra bir yardımcı program kurmaya gerek kalmadan konfigürasyonu kolaylaştırmak için bir web konsoluyla donatılmıştır. Ayrıca HTTPS iletişim şifrelemesi daha yüksek ağ güvenliği sağlar.
Çoğu veri toplama uygulamasında CANopen cihazlarının yapılandırılması zaman alıcı olabilir ve maliyetleri artırabilir. MGate 5123 ağ geçitleri, EDS dosya içe aktarma işlevi sağlar ve kullanıcı, ayarların hızlı bir şekilde tamamlanmasına yardımcı olmak için CANopen cihazlarını otomatik olarak tarayabilir.

MGate 5123'in sahip olduğu durum izleme fonksiyonu, bir CAN cihazının bağlantısı kesildiğinde veya yanıt vermediğinde PLC/DCS/SCADA sistemini bilgilendirir; bu durumda PLC/DCS prosesi her uç cihazın durumunu algılar ve ardından operatörleri bilgilendirmek için alarmlar verir.
  • CANopen ve J1939'dan PROFINET ve SNMP'ye eş zamanlı protokol dönüşümleri
  • PROFINET IO cihazı ve SNMP agent desteği
  • CANopen master ve J1939 desteği
  • Kolay sorun giderme için yerleşik trafik izleme/tanılama bilgileri
  • Web tabanlı bir konsol aracılığıyla kolay cihaz konfigürasyonu
  • Yapılandırma yedekleme/çoğaltma için microSD kart
  • Çift yedekli DC güç girişi ve 1 röle çıkışı
  • 2 kV izolasyon korumalı CAN port
  • -40 ila 75°C geniş çalışma sıcaklığına sahip versiyon
  • IEC 62443-4-2 desteği
Çalışma Sıcaklığı : -10/+60C
10/100BaseT(X) : 2
CAN Port : 1

Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
2
Auto MDI/MDI-X connection
Magnetic Isolation Protection
1.5 kV (built-in)



Ethernet Software Features
Industrial Protocols
EtherNet/IP Adapter
Configuration Options
Web Console (HTTPS)
Device Search Utility (DSU)
Management
ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, UDP
MIB
RFC1213
Time Management
NTP Client



Security Functions
Authentication
Local database
Encryption
HTTPS
AES-128
AES-256
SHA-256
Security Protocols
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)



CAN Interface
No. of Ports
1
Connector
Spring-type Euroblock terminal
Standards
ISO 11898-2
Baudrate
CANopen: 10 kbps, 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps
J1939: 250 kbps, 500 kbps, 1 Mbps
Terminator
120 ohms (software configurable)
Signals
CAN_H, CAN_L, GND, Ext_CAN_H, Ext_CAN_L, CAN_Shield



CAN Software Features
Industrial Protocols
CANopen master, J1939



CANopen
Mode
Master
Max No. of Nodes
64
Max No. of Receive PDOs
256
Max No. of Transmit PDOs
256
SDOs
Supported
Input Data Size
2048 bytes
Output Data Size
2048 bytes



J1939
Max. No. of Commands
256
Input Data Size
2048 bytes
Output Data Size
2048 bytes



PROFINET
Mode
IO Device class B
Max. No. of Master Connections
2 IO controllers (shared devices)
Total Input Data Size
1440 bytes (bytes per IO Controller, total: 2880 bytes)
Total Output Data Size
1440 bytes (bytes per IO Controller, total: 2880 bytes)



Memory
microSD Slot
Up to 32 GB (SD 2.0 compatible)



Power Parameters
Input Voltage
12 to 48 VDC
Input Current
455 mA (max)
Power Connector
Spring-type Euroblock terminal



Relays
Contact Current Rating
Resistive load: 2 A @ 30 VDC



Physical Characteristics
Housing
Metal
IP Rating
IP30
Dimensions
25 x 90 x 129.6 mm (0.98 x 3.54 x 5.1 in)
Weight
294 g (0.65 lb)



Environmental Limits
Operating Temperature
MGate 5123: -10 to 60°C (14 to 140°F)
MGate 5123-T: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)



Standards and Certifications
Safety
EN 61010-2-201
UL 61010-2-201
EMC
EN 61000-6-2/-6-4
EMI
FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Freefall
IEC 60068-2-31
Shock
IEC 60068-2-27
Vibration
IEC 60068-2-6
IEC 60068-2-64



MTBF
Time
1,408,984 hrs hrs
Standards
Telcordia SR332
