MOXA

MiiNePort E1-T

Stokta 0 Adet Var

88,00 EUR + KDV

Kategori

Seri-Ethernet Modül , Tüm Ürünler

Datasheet

Döküman indir

Gelince Haber Ver

Fiyatı Düşünce Haber Ver

Karşılaştır

Önsiparişli Ürün

Ürün Bilgisi

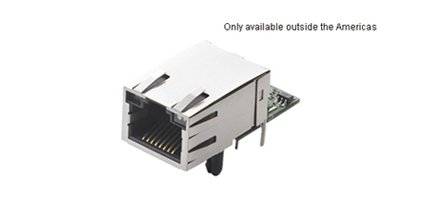

MiiNePort E1-T

Embedded device server, drop-in module, TTL, 10/100M Ethernet with RJ45, 0 to 55°C

Moxa'nın MiiNePort E1 serisi, üreticilerin cihazlarına kolaylıkla seri-ethernet bağlantısı özelliği ekleyebilecekleri modül çözümleridir. MiiNePort E1 serisinde MOXA’nın ikinci nesil SoC ürünü MiiNe kullanılmıştır. Ürün 10/100 Mbps ethernet, maksimum 921.6 Kbps seri baud hızını desteklerken çok yönlü kullanıma hazır çalışma modları seçimine olanak tanır ve oldukça düşük güç sarfiyatına sahiptir. MiiNePort E1, Moxa'nın yenilikçi NetEZ teknolojisini kullanarak, standart bir seri arayüze sahip herhangi bir cihazı hemen Ethernet özellikli bir cihaza dönüştürmek için kullanılabilir. MiiNePort E1, mevcut herhangi bir seri aygıta entegrasyonu kolaylaştıran RJ45 boyutundadır.

· RJ45 boyutu (33.9 x 16.25 x 13.5mm)

· Düşük güç sarfiyatı (160mA @ 3.3VDC)

· Çok çeşitli çalışma modları (Real COM, RFC2217, TCP, UDP)

ÜRÜN SİPARİŞ KODLARI :

MiiNePort E1	Embedded device server, drop-in module, TTL, 10/100M Ethernet with RJ45, 0 to 55°C
MiiNePort E1-T	Embedded device server, drop-in module, TTL, 10/100M Ethernet with RJ45, -40 to 85°C
MiiNePort E1-H	Embedded device server for TTL devices, drop-in module, up to 921.6Kbps, with RJ45, 0 to 55°C
MiiNePort E1-H-T	Embedded device server for TTL devices, drop-in module, up to 921.6Kbps, with RJ45, -40 to 85°C

MiiNe—Moxa 2nd Generation SoC

MiiNe özellikleri:

- 1 veya 2-port seri-ethernet uygulamaları.

- 32-bit ARM 7core

- Moxa’nın gelişmiş UART teknolojisi

- 2MB Flash ve 4MB SDRAM

NetEZ Technology

Moxa NetEZ teknolojisi, üreticilere, seri cihazlarına ethernet entegrasyonunu kolayca yapabilecekleri araçları sunar.

EXTrigger: Ağınızdaki sorunları kolayca çözmek mi istersiniz? MiiNePort'un EXTrigger buton özelliği ile tek basış ile ağ ayarlarını sıfırlayabilirsiniz.

SCM (Serial Command Mode):Aygıttaki seri iletişim kanalını kullanarak ağı kolayca yapılandırmak mı istiyorsunuz? MiiNePort'un kullanıcı dostu SCM (Serial Command Mode) modunu deneyebilirsiniz.

AutoCFG:Ap yapılandırması için uzun zaman mı harcıyorsunuz? MiiNePort'un AutoCFG özelliği ile üretim esnasında otomatik yapılandırma mümkündür.

MCSC (Multi-channel Serial Communication):Cihazınızın aynı anda hem istemci hem de sunucu gibi mi çalışmasını istiyorsunuz? MiiNePort'un çoklu görev uygulamaları için çift bağlantı ve çift kanal özelliğini denemelisiniz.

TEKNİK

• Form Factor
Type	Drop-in module
Dimensions	33.9 x 16.25 x 13.5 mm (1.33 x 0.64 x 0.53 in)
Weight	9 g
• System Information
CPU	32-bit ARM Core
RAM	4 MB built in
Flash	2 MB built in
• Ethernet Interface
Number of Ports	1
Speed	10/100 Mbps, auto MDI/MDIX
Connector	RJ45 (with magnetics)
Magnetic Isolation Protection	1.5 KV built-in
LEDs	10BASE-T & 100BASE-TX Link Activity, Fault/In-Use
• Serial Interface
Number of Ports	1
Transmission Format	Standard TTL
• Serial Communication Parameters
Data Bits	5, 6, 7, 8
Stop Bits	1, 1.5, 2
Parity	None, Even, Odd, Space, Mark
Flow Control	RTS/CTS, DTR/DSR, XON/XOFF
Baudrate	MiiNePort E1: 50 bps to 230.4 Kbps MiiNePort E1-H: 50 bps to 921.6 Kbps
• Serial Signals
TTL	TxD, RxD, RTS, CTS, RST (reset circuit), GND
• Digital I/O Pins
GPIO	3 configurable I/O pins (1 DO, 1 DI, 1 DI/O)
• Software
Network Protocols	ICMP, ARP, IP, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP
Configuration Options	Web Console, Serial Console (Serial Command Mode), Telnet Console, Windows Utility
Windows Real COM Drivers	Windows 95/98/ME/NT/2000, Windows (2012 x64, XP/2003/Vista/2008/7/8 x86/x64), Embedded CE 5.0/6.0, XP Embedded
Fixed TTY Drivers	SCO Unix, SCO OpenServer, UnixWare 7, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x
Linux Real TTY Drivers	Linux kernel 2.4.x, 2.6.x, 3.0.x
Operation Modes	TCP Server, TCP Client, TCP Mixed, UDP, RealCOM, RFC 2217, MCSC
• Environmental Limits
Operating Temperature	Standard Models: 0 to 55°C (32 to 131°F) Wide Temp. Models: -40 to 85°C (-40 to 185°F)
Storage Temperature (package included)	-40 to 60°C (-40 to 140°F)
Ambient Relative Humidity	5 to 95% (non-condensing)
Altitude	Up to 2000 m
Note	Please contact Moxa if you require products guaranteed to function properly at higher altitudes.
• Power Requirements
Input Voltage	3.3 VDC (±5%)
Power Consumption	• MiiNePort E1: 160 mA @ 3.3 VDC max. • MiiNePort E1-H: 195 mA @ 3.3 VDC max.
• Standards and Certifications
EMC	EN 55032/24
EMI	CISPR 32, FCC Part 15B Class B
EMS	IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV IEC 61000-4-5 Surge: Power 2 kV; Signal: 0.5 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 P
Vibration	IEC 60068-2-6, 5-25.7 Hz: ±15 mm; 25.7-500 Hz: 20g; 3 hours/axis
Shock	IEC 60068-2-27, 500g/2ms
Drop	IEC 60068-2-34, IEC 60068-2-32, ISTA-2A
Note	Standards testing is done with the MiiNePort E1-ST or MiiNePort E1-H-ST starter kits.
• Reliability
Automatic Reboot Trigger	Built-in WDT (watchdog timer)
MTBF (mean time between failures)	5,515,294 hrs
• Warranty
Warranty Period	5 years
Details	See www.moxa.com/warranty
