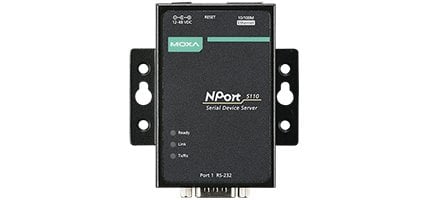

NPort 5110-T
1 port device server, 10/100M Ethernet, RS-232, DB9 male, 15KV ESD, 12-48VDC, -40~75℃
NPort 5100 serisi cihaz sunucuları seri cihazları anında şebekeye hazır hale getirmek için tasarlanmıştır. Küçük ebatları sayesinde kart okuyucuları ve ödeme terminalleri gibi cihazları IP tabanlı bir Ethernet LAN'a bağlamak için ideal çözümdür. NPort 5100 serisi ile PC yazılımınızı ağdaki herhangi bir yerden seri cihazlara doğrudan erişmek için kullanabilirsiniz.
- Kolay kurulum için küçük boyut
- Real COM / TTY için sürücüler
- Standart TCP / IP arayüzü ve çok yönlü çalışma modları
- Birden fazla aygıt sunucusunu yapılandırmak için kullanımı kolay Windows yardımcı programı
- Ağ yönetimi için SNMP MIB-II
- Telnet, web tarayıcı veya Windows yardımcı programı ile yapılandırma
- RS-485 portları için ayarlanabilir çekme yüksek / düşük direnç
ÜRÜN SİPARİŞ KODLARI :
|
1-port RS-232 device server, 0 to 55°C operating temperature |
|
|
NPort 5110-T |
1-port RS-232 device server, -40 to 75°C operating temperature |
|
1-port RS-422/485 device server, 0 to 55°C operating temperature |
|
|
1-port RS-232/422/485 device server, 0 to 55°C operating temperature |
| Çalışma Sıcaklığı | : | -40/+75C |
| Toplam Port Sayısı | : | 1 |
| RS-232 | : | 1 |
| Konnektör Tipi | : | DB9 Male |
| • Ethernet Interface | |
| Number of Ports | 1 |
| Speed | 10/100 Mbps, auto MDI/MDIX |
| Connector | 8-pin RJ45 |
| Magnetic Isolation Protection | 1.5 kV built-in |
| • Serial Interface | |
| Number of Ports | 1 |
| Serial Standards | NPort 5110: RS-232 NPort 5130: RS-422/485 NPort 5150: RS-232/422/485 |
| Connector | DB9 male |
| RS-485 Data Direction Control | ADDC® (Automatic Data Direction Control) |
| Pull High/Low Resistor for RS-485 | 1 kΩ, 150 kΩ |
| • Serial Communication Parameters | |
| Data Bits | 5, 6, 7, 8 |
| Stop Bits | 1, 1.5, 2 |
| Parity | None, Even, Odd, Space, Mark |
| Flow Control | RTS/CTS and DTR/DSR (RS-232 only), XON/XOFF |
| Baudrate | NPort 5110: 110 bps to 230.4 kbps NPort 5130/5150: 50 bps to 921.6 kbps |
| • Serial Signals | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| • Software | |
| Network Protocols | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, ARP, HTTP, SMTP |
| Configuration Options | Web Console, Serial Console (NPort 5110/5150 only), Telnet Console, Windows Utility |
| Windows Real COM Drivers | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTY Drivers | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTY Drivers | Linux 2.4.x, 2.6.x, 3.x |
| • Physical Characteristics | |
| Housing | Metal |
| Weight | 340 g (0.75 lb) |
| Dimensions | Without ears: 52 x 80 x 22 mm (2.05 x 3.15 x 0.87 in) With ears: 75.2 x 80 x 22 mm (2.96 x 3.15 x 0.87 in) |
| • Environmental Limits | |
| Operating Temperature | Standard Models: 0 to 55°C (32 to 131°F) Wide Temp. Models: -40 to 75°C (-40 to 167°F) |
| Storage Temperature | -40 to 75°C (-40 to 167°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| • Power Requirements | |
| Input Voltage | 12 to 48 VDC |
| Input Current | NPort 5110: 128.7 mA @ 12 VDC NPort 5130/5150: 200 mA @ 12 VDC |
| • Standards and Certifications | |
| Safety | UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
| • Reliability | |
| Automatic Reboot Trigger | Built-in WDT (watchdog timer) |
| • MTBF (mean time between failures) | |
| Time | NPort 5110: 3,126,448 hrs NPort 5130: 2,836,863 hrs NPort 5150: 2,736,202 hrs |
| Standard | Telcordia (Bellcore) Standard TR/SR |
| • Warranty | |
| Warranty Period | 5 years |
| Details | See www.moxa.com/warranty |
