Datasheet

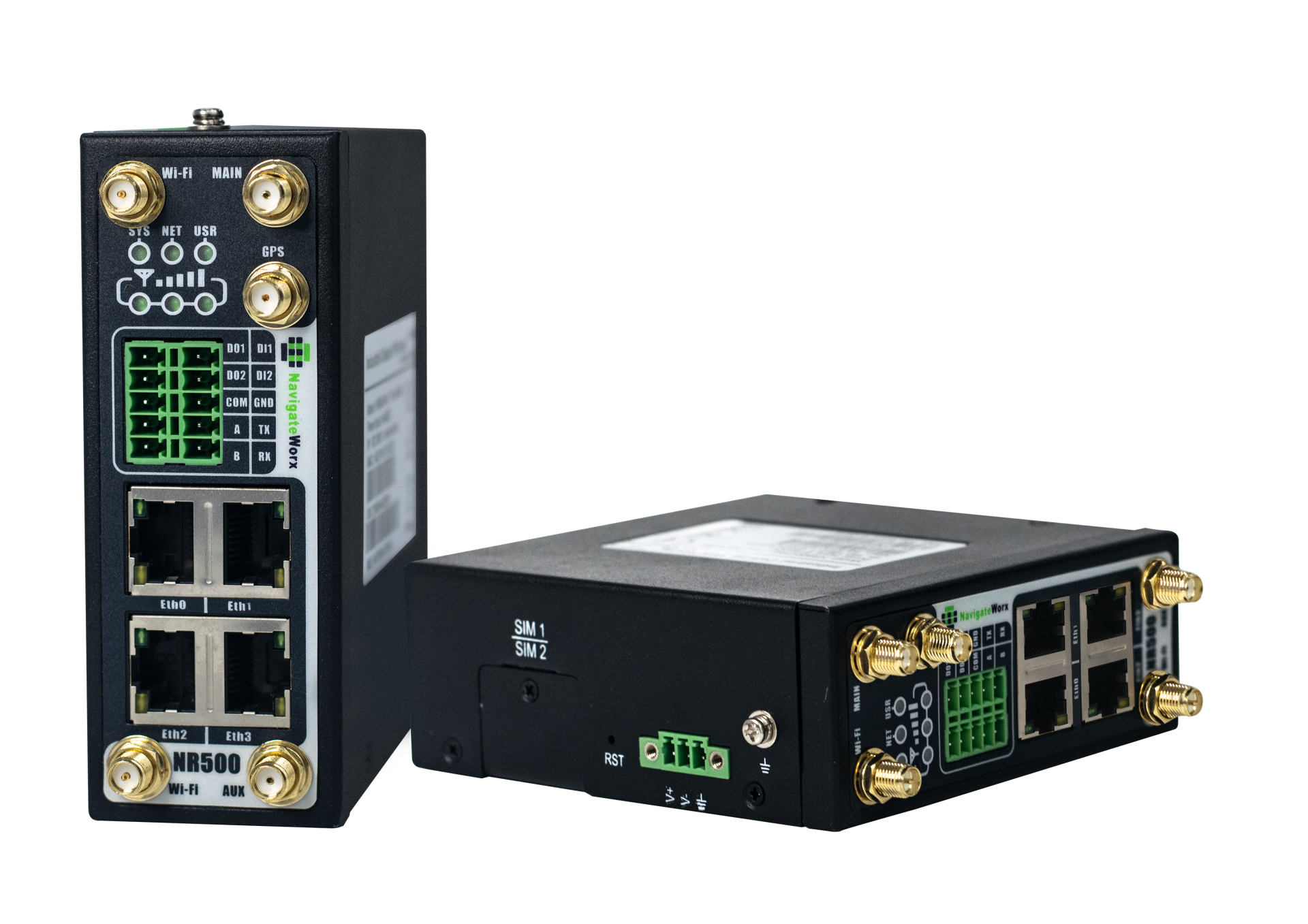

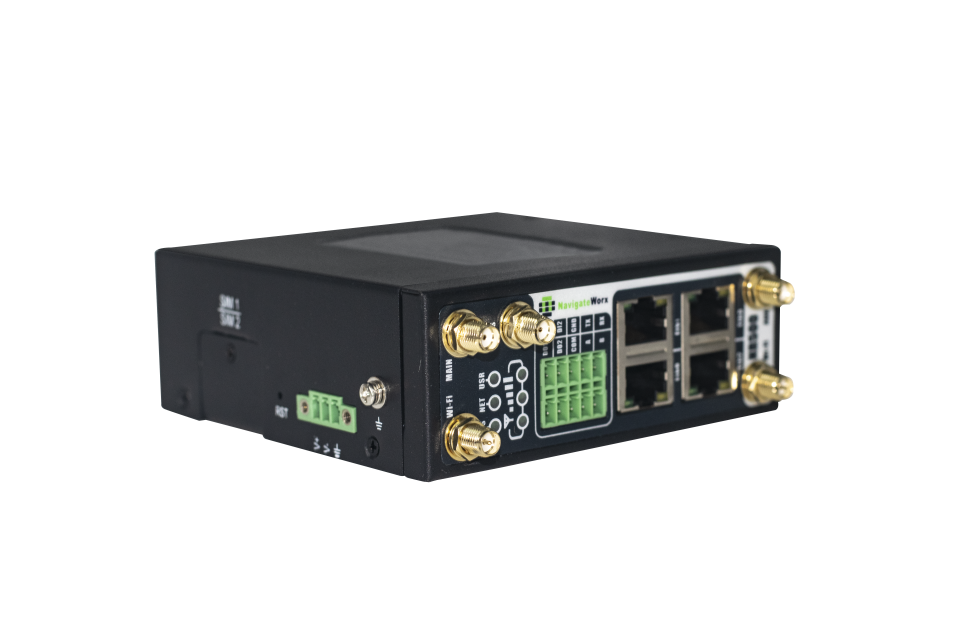

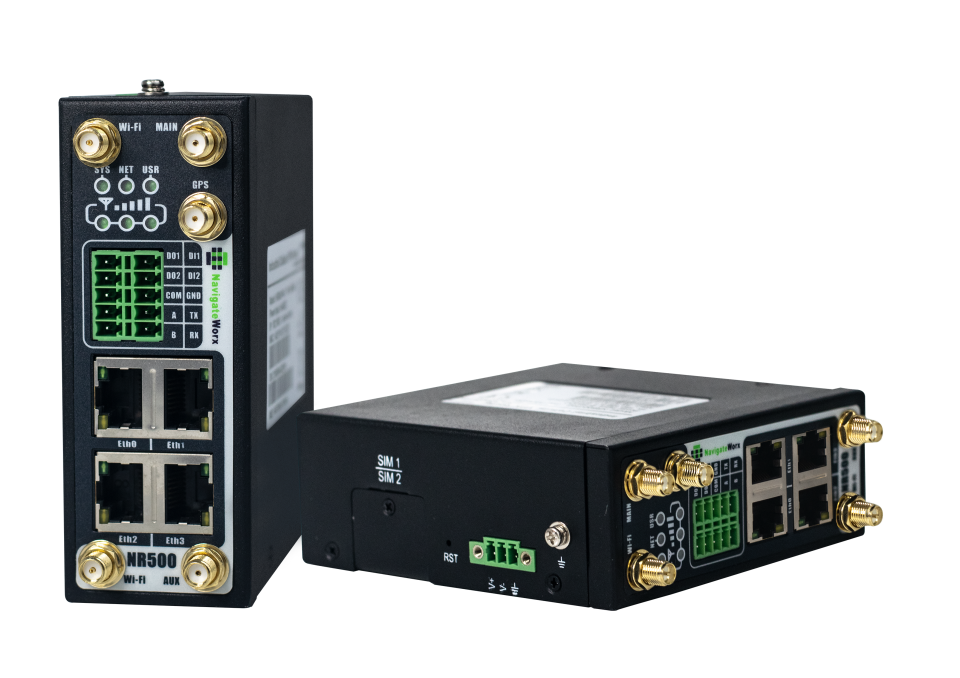

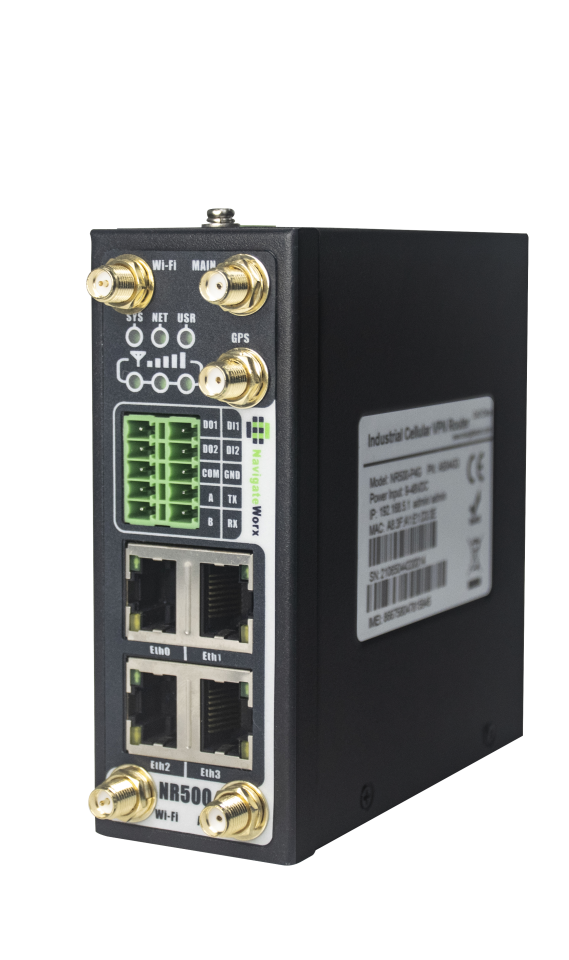

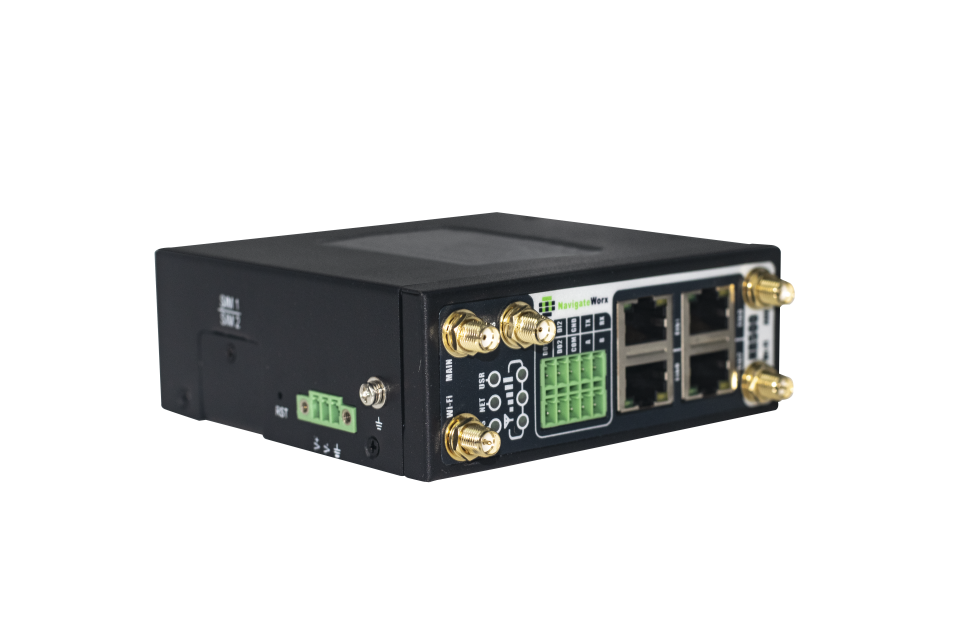

NR-500-P4G (A504733)
Dual SIMs, 4 * Eth Ports, 1 * RS232, 1 * RS485, 2 * DI, 2 * DO, 9 - 48VDC, aGPS
Ters voltaj koruma mekanizmasıyla tasarlanmış 9-48VDC besleme ile çalışır.
• Giriş voltaj Aralığı 9-48 VDC
• Bağlantı yöneticisi kusursuz iletişim sağlar
• İnsan etkileşimi için kullanıcı dostu web arayüzü
Dual SIMs, 4 * Eth Ports, 1 * RS232, 1 * RS485, 2 * DI, 2 * DO, 9 - 48VDC, aGPS
Navigateworx "NR500Pro" endüstriyel hücresel VPN yönlendiricisi, genel ve özel LTE hücresel ağları üzerinden 4G hızında kablosuz veri bağlantısı sağlar.
"NR500Pro" ürün serisi çift SIM yedekleme özelliğine sahiptir. 4 Ethernet portu, RS232 ve RS485 arayüzleri mevcuttur.
Seri port bağlantısı üzerinden IP iletişimini destekler. Ürün serisinde GPS'li modeller mevcuttur.
"NR500 STD" ve "NR500Pro" serilerindeki modeller "E5710R-06.0135" E-Mark sertifikasına sahiptir.
"NR500 STD" ve "NR500Pro" serilerindeki modeller "E5710R-06.0135" E-Mark sertifikasına sahiptir.
Ters voltaj koruma mekanizmasıyla tasarlanmış 9-48VDC besleme ile çalışır.
Endüstriyel İnternet erişimi;
- Kablosuz Mobil Geniş Bant 2G/3G/4G Bağlantısı
- Endüstriyel Otomasyon için SCADA Sistemine uzaktan erişim
- Yerinde bakım için yüksek maliyetleri azaltır
Endüstriyel kullanıma uygun tasarım;
• Giriş voltaj Aralığı 9-48 VDC
• Zorlu ortamlarda kullanıma uygun endüstriyel tasarım
• Kompakt metal gövde
Güvenli ve güvenilir uzaktan bağlantı;
• Bağlantı yöneticisi kusursuz iletişim sağlar
• Veri şifreleme için Çoklu Şifreleme tünellerini destekler
• Güvenlik duvarı güvenli olmayan ve yetkisiz erişimi engeller
Kullanımı ve bakımı kolay;
• İnsan etkileşimi için kullanıcı dostu web arayüzü
• Kolay yapılandırma özellikleri
• Merkezi Cihaz Yönetim Platformunu Destekler
UYGULAMALAR:
ÜRÜN SEÇİMİ
AKSESUARLAR
UYGULAMALAR:
ÜRÜN SEÇİMİ
| ÜRÜN | Wi-Fi | aGPS |
| NR500-P4G (A504433) | - | - |
| NR500-P4G (A504733) | - | + |
| NR500-P4G (A514433) | + | - |
| NR500-P4G (A514733) | + | + |
AKSESUARLAR
| ÜRÜN | ÜRÜN SİPARİŞ KODU | AÇIKLAMA |
 Power Supply |
F001009 | Power Supply Adapter, EU Plug, Input 100 to 240VAC, Output 12V DC 1.5A |
 LTE Rubber Antenna |
F001006 | 4G / 3G / 2G Rubber Antenna, 698-960 / 1710-2170 / 2500-2700 M Hz, 2dbi, Φ8×108mm, AC |
 LTE Magnet Antenna |
F001007 | 4G / 3G / 2G Magnet Antenna, 3 Meters Long, 698-960 / 1710-2700 MHz, 3dbi, Φ 29×112mm, AC |
 GPS Antenna |
F001015 |
GPS Antenna, 3 Meters Cable |
 Din-Rail Kit |
F004001 | Din Rail Kit, 35 mm, Aluminum with Black Spray Surface, 50 * 40 * 8.5 mm, 3 * M3.5 Screw Holes |
CELLULAR
4G(LTE)
AU&NZ: B1/B2/B3/B4/B5/B7/B28 B40
EMEA: B1/B3/B5/B7/B8/B20 B38/B40/B41
America: B2/B4/B12/B13
Japan: B1/B3/B8/B18/B19/B26 B41
China: B1/B3/B8 B34/B38/B39/B40/B41
Frequency Bands
WCDMA: B1/B2/B4/B5/B8/B19
TD-SCDMA: B34/B39
GSM/EDGE
B2/B3/B5/B8
B2/B3/B5/B8
SIM
2 x SIM slots 1.8V / 3V
2 x SIM slots 1.8V / 3V
SIM Failover
Auto-switch cases: weak signal data limited SMS limited no network network denied data connection fail
Auto APN List
Operator APN list
Operator APN list
Mobile Quota Control
Set up customized data limits for both SIM cards
Number of Antennas
2 (MAIN + AUX)
Connector
SMA female
ETHERNET
Number of Ports
1 x WAN + 3 x LAN or 4 x LAN
Port Type
Auto 10/100 Mbps auto MDI/MDIX
Magnet Isolation Protection
1.5 KV
Wi-Fi (Optional)
Wireless Mode
IEEE 802.11b/g/n Access Point (AP) Client
Wireless Speed
2*2 MIMO 300 Mbps
Wireless Security
WPA WPA2 WEP 64/128 AES TKIP
Frequency Bands
2.412 - 2.484 GHz (2.4 GHz ISM band)
Antennas
2 x RP-SMA for Wi-Fi antenna connectors
SERIAL
Number of Ports
1 x RS-232 (3 PIN) + 1 x RS-485
Connector
Terminal block
ESD Protection
± 15 KV
Band Rate
300bps to 115200bps
DIGITAL INPUT & OUTPUT
Type
2 x DI + 2 x DO
Connector
Terminal block
Isolation
3KVDC or 2KVrms
Absolute maximum VDC
36VDC
Absolute maximum ADC
100 mA
NETWORK
Routing
Static routing RIP OSPF BGP
Network Protocols
TCP UDP IPv4 ICMP NTP DNS HTTP HTTPS ARP PPP PPPoE DHCP
Connection Manager
Ping Detection Timer Reboot ICMP for link detection
DHCP
Static and dynamic IP allocation
DDNS
Supported some service providers others can be configured manually
Network Backup
Cellular Wired and Wi-Fi WAN options each of which can be used as backup
Firewall
Flexible access control of TCP UDP ICMP packets MAC address filter
MONITORING & MANAGEMENT
Web GUI
HTTP/HTTPS firmware upgrade
Command Line Interface
SSHv2 and TELNET
POWER
Connector
3-pin 3.5 mm female socket with lock
Input Voltage Range
9 to 48 VDC
Power Consumption
Idle: 100 mA@12 V
Data link: 400 mA (peak) @12 V
HARDWARE SPECIFICATION
Watchdog
Built-in watchdog
LEDs
SYS NET USR RSSI x 3
Reset Button
Reset/restore to factory default button
Ingress Protection
IP30
Housing & Weight
metal 300 g
Dimensions
106mm x 106mm x 40mm
Installations
DIN-rail mounting
Operating Temperature
-40 °C to 85 °C
Operating Humidity
5% to 95% non-condensing
APPROVAL
EMI
EN 55032:2012 Class B
EMS
IEC 61000-4-2 ESD: Level 4
IEC 61000-4-3 RS: Level 3
IEC 61000-4-4 EFT: Level 3
IEC 61000-4-5 Surge: Level 3
IEC 61000-4-6 CS:Level 3
Vibration
EN50155
E-Mark
E5710R-06.0135
