POS-104UL-DB9M

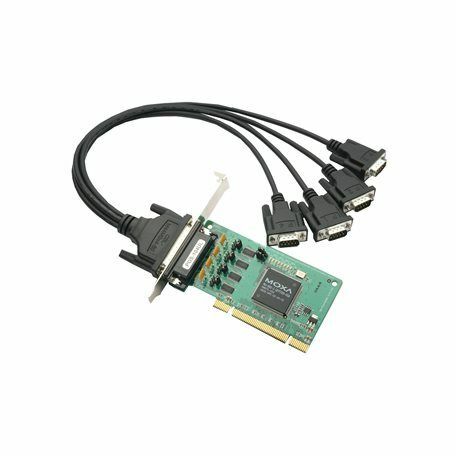

4 Port UPCI Board, w/ DB9M Cable, RS-232, LowProfile

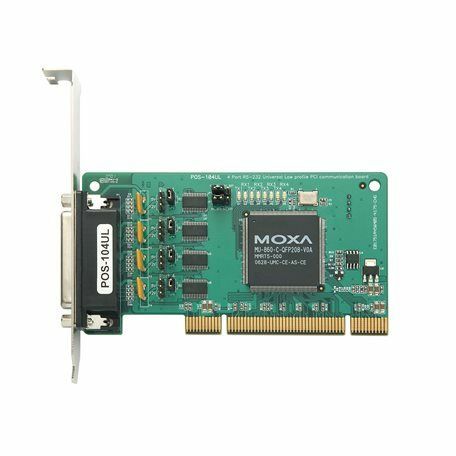

POS-104UL, POS ve ATM uygulamaları ve endüstriyel otomasyon sistemi üreticileri ve sistem entegratörleri tarafından kullanılmak üzere tasarlanmış akıllı, 4 port'lu Universal PCI seri kartıdır. POS-104UL tüm önemli işletim sistemleriyle uyumludur. Ayrıca 4adet RS-232 seri bağlantı noktasının her biri, 921,6 kbps'ye kadar veri hızlarını destekler ve çok çeşitli seri çevre birimleriyle uyumluluğu sağlamak için tam modem kontrol sinyalleri sağlar.
POS-104UL, her seri bağlantı noktasına 5 veya 12 volt güç sağlar ve hem 3,3 V hem de 5 V PCI veri yollarıyla çalışır, bu da onu çoğu bilgisayar sunucusuna kurulum için uygun hale getirir.
- 800 kbps'nin üzerinde veri çıkışı
- Her bağlantı noktası için güç seçenekleri: 5 V (çıkış), 12 V (çıkış) ve RI (giriş)
- Veri yolu veya güç kaynağından gelen seri port gücü
- Hızlı veri iletimi için 921,6 kbps maksimum baud hızı
- 128 bayt FIFO ve çip üzerinde H/W, S/W akış kontrolü
- 3.3/5 V PCI ve PCI-X ile uyumlu
- Kompakt boyutlu PC'ler için uygun düşük profilli kart
- Windows, Linux ve UNIX de dahil olmak üzere çok çeşitli işletim sistemleri için sağlanan sürücüler
- -40 ila 85°C ortamlar için geniş sıcaklık modeli mevcuttur
| Çalışma Sıcaklığı | : | 0/+55C |
| RS-232 | : | 4 |
Serial Interface
Comm. Controller
16C550C compatible
Baudrate
50 bps to 921.6 kbps
Bus
32-bit Universal PCI
Connector
DB44 female
Data Bits
5, 6, 7, 8
Flow Control
None, RTS/CTS, XON/XOFF
Max. No. of Boards per PC
8
No. of Ports
4
Parity
None, Even, Odd, Space, Mark
Serial Standards
RS-232
Stop Bits
1, 1.5, 2
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI (optional)
Serial Software Features
Windows Drivers
DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Linux Drivers
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
UNIX Drivers
Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
Power Parameters
Output Power Rating
1 A @ 5 V, 1 A @ 12 V (per port)
Physical Characteristics
Dimensions
64.4 x 120 mm (2.53 x 4.72 in)
Environmental Limits
Environmental Limits
Operating Temperature
POS-104UL-DB9M: 0 to 55°C (32 to 131°F)
POS-104UL-T: -40 to 85°C (-40 to 185°F)
Storage Temperature (package included)
-20 to 85°C (-4 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 61000-6-2/-6-4
EMI
EN 61000-6-4, FCC Part 15B Class B
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m
IEC 61000-4-8 PFMF
Green Product
RoHS, CRoHS, WEEE
MTBF
MTBF
Time
2,124,022 hrs
Standards
Telcordia (Bellcore) Standard TR/SR
