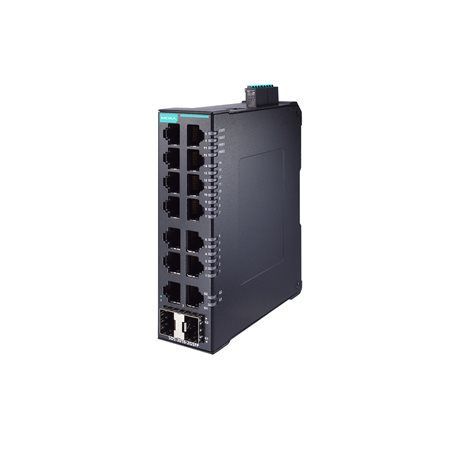

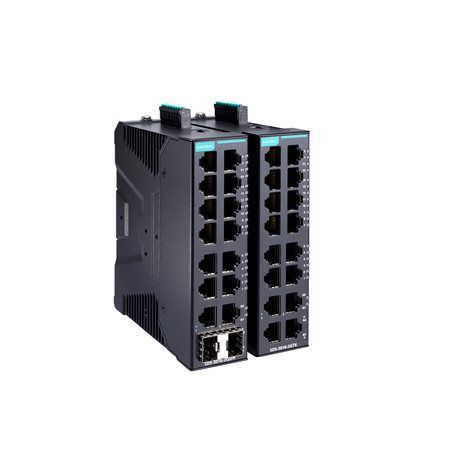

SDS-3016-2GSFP-T
Smart Managed Ethernet switch with 14 10/100BaseT(X) ports, 2 100/1000BaseSFP ports, and -40 to 75°C operating temperature, dual power supply 12/24/48 VDC
SDS-3016 akıllı Ethernet anahtarı, otomasyon makine üreticilerinin ağlarını Endüstri 4.0 vizyonuyla uyumlu hale getirmeleri için ideal bir üründür. Smart Switch, makinelere ve kontrol kabinlerine hayat vererek, kolay konfigürasyonu ve kolay kurulumuyla günlük görevleri basitleştirir. Ayrıca izlenebilir ve ürünün tüm yaşam döngüsü boyunca bakımı kolaydır.
EtherNet/IP, PROFINET ve Modbus TCP dahil olmak üzere en sık kullanılan otomasyon protokolleri, otomasyon HMI'larından kontrol edilebilir. IEEE 802.1Q VLAN, port mirroring, SNMP, röle uyarı ve çok dilli Web GUI'si dahil olmak üzere bir dizi kullanışlı yönetim işlevini de destekler.
- Dar alanlara sığacak kompakt ve esnek gövde tasarımı
- Kolay cihaz konfigürasyonu ve yönetimi için web tabanlı GUI
- Sorunları tespit etmek ve önlemek için istatistiklerle bağlantı noktası teşhisi
- Ağ yedekliliği için RSTP/STP'yi desteği
- IEC 62439-2 uyumlu MRP yedekliliği desteği
- HMI/SCADA sistemlerine yönelik EtherNet/IP, PROFINET ve Modbus TCP endüstriyel protokolleri desteği
- IP Port Binding
- Web tarayıcısı kullanmadan profil tabanlı ayarların gerçekleştirilebileceği DIP-Switch
- IEC 62443
| Çalışma Sıcaklığı | : | -40/+75C |
| 10/100BaseT(X) | : | 14 |
| 100/1000Base SFP | : | 2 |
Input/Output Interface
Alarm Contact Channels
1
Relay output with current carrying capacity of 1 A @ 24 VDC
Buttons
Reset button
Digital Input Channels
1
Digital Inputs
+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Ethernet Interface
Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
14
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
10/100/1000BaseT(X) Ports (RJ45 connector)
2 (SDS-3016-2GTX Series)
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100/1000BaseSFP Ports
2 (SDS-3016-2GSFP Series)
Standards
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
Ethernet Software Features
Ethernet Software Features
Industrial Protocols
EtherNet/IP
Modbus TCP
PROFINET IO Device
Management
Back Pressure Flow Control
DHCP Client
Flow control
IPv4/IPv6
LLDP
Port Mirror
SNMP Inform
SNMPv1/v2c/v3
Syslog
MIB
RFC1213
Ethernet-like MIB
IF MIB
LLDP MIB
Bridge MIB
Q-BRIDGE MIB
Redundancy Protocols
RSTP
STP
MRP
Security
Broadcast storm protection
HTTPS/SSL
SNMPv3
Port Lock
Time Management
NTP Server/Client
SNTP
Filter
802.1Q VLAN
Rotary Switch Configuration
Rotary Switch Configuration
Industrial Profile
Switch Properties
MAC Table Size
8 K
Max. No. of VLANs
8
VLAN ID Range
VID 1 to 4094
Packet Buffer Size
3 Mbits
USB Interface
USB Interface
Storage Port
USB Type A
LED Interface
LED Interface
LED Indicators
PWR1, PWR2, STATE, FAULT, 10/100M, 1000M (TP Port)
Power Parameters
Power Parameters
Connection
2 removable 4-contact terminal block(s)
Input Voltage
12/24/48/-48 VDC
Redundant dual inputs
Operating Voltage
9.6 to 60 VDC
Input Current
SDS-3016-2GTX series: 12-48 VDC, 0.858 A (max.)
SDS-3016-2GSFP series: 12-48 VDC, 0.99 A (max.)
Overload Current Protection
Supported
Reverse Polarity Protection
Supported
Physical Characteristics
Physical Characteristics
Housing
Metal
IP Rating
IP40
Dimensions
36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)
Weight
590 g (1.3 lb)
Installation
DIN-rail mounting
Environmental Limits
Environmental Limits
Operating Temperature
Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EN 61000-6-2/-6-4
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 30 A/m
Safety
EN 62368-1
UL 61010-2-201
Shock
IEC 60068-2-27
Freefall
IEC 60068-2-32
Vibration
IEC 60068-2-6
MTBF
MTBF
Time
1,109,179 hrs
Standards
Telcordia (Bellcore), GB
