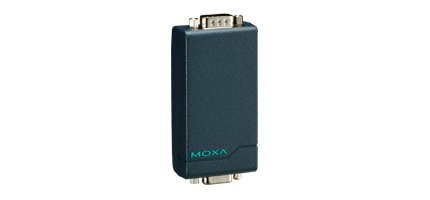

TCC-82
Port-powered RS-232 4-channel isolator
TCC-82, iki RS-232 cihazı arasında çift yönlü seri haberleşme için tam elektriksel izolasyon sağlar. RS-232 bağlantısının her iki tarafı, yıldırım dalgalanmalarına karşı mükemmel koruma sağlamak için optik olarak izole edilir. TCC-82 sadece genel seri veri iletişimi değil, aynı zamanda endüstriyel otomasyon ve tıbbi uygulamalara da uygundur. TCC-82, TxD ve RxD veri hatlarını korur ve ayrıca RS-232 uygulamalarınızın tamamen korunmasını sağlamak için toplam 4 yalıtılmış kanal için RTS ve CTS el sıkışma hatlarını korur.
- 4 channels of 4 kV RMS isolation for 1 minute
- External power source supported but not required
- Automatic baudrate detection
- Compact size
| • Serial Communication | |
| Baudrate | 50 bps to 921.6 kbps |
| Optical Isolation | 4 kV for 1 minute |
| • Serial Interface | |
| Serial Standards | RS-232: TxD, RxD, RTS, CTS, GND (Loop-back wiring: DTR to DSR and DCD) |
| Connector | DB9 male and DB9 female |
| • Physical Characteristics | |
| Housing | ABS |
| Dimensions | 42 x 80 x 23.6 mm (1.65 x 3.15 x 0.93 in) |
| Weight | 60 g (0.13 lb) |
| • Environmental Limits | |
| Operating Temperature | 0 to 60°C (32 to 140°F) |
| Storage Temperature | -20 to 75°C (-4 to 167°F) |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| • Power Requirements | |
| Source of Input Power | RS-232 port (TxD, RTS, DTR) or power input jack |
| Input Voltage | 5 to 12 VDC |
| Input Current | 20 mA @ 5 VDC |
| • Standards and Certifications | |
| Safety | UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | EN 61000-4-2 (ESD): Contact: 4 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 0.5 kV EN 61000-4-5 (Surge): Power: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) |
| Green Product | RoHS, CRoHS, WEEE |
| • MTBF (mean time between failures) | |
| Time | 959,780 hrs |
| Standard | MIL-HDBK-217F |
| • Warranty | |
| Warranty Period | 5 years |
