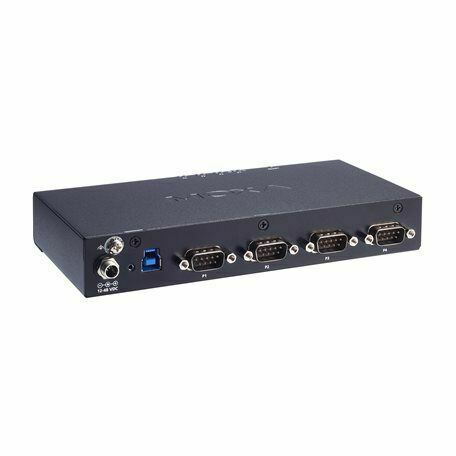

UPort 1450-G2-T
USB to 4-port RS-232/422/485 serial hub, -40 to 75°C
UPort® 1400-G2 Serisi USB-seri dönüştürücüler, seri bağlantı noktasının genişletilmesine ihtiyaç duyan dizüstü veya iş istasyonu bilgisayarları için idealdir.
Sahada farklı seri cihazlara bağlanması gereken veya standart COM portu veya DB9 konnektörü olmayan cihazlar için ayrı arayüz dönüştürücülere ihtiyaç duyan bilgisayarlar için gereklidirler. Bilgisayarlar ayrıca UPort ile bilgisayarınız arasında daha güvenli bir bağlantı sağlamak için vida kilidi olan bir USB kablosuyla birlikte gelir.
UPort® 1400-G2 Serisi, USB'yi RS-232/422/485'e dönüştürür. Tüm ürünler eski seri cihazlarla uyumludur.
Sahada farklı seri cihazlara bağlanması gereken veya standart COM portu veya DB9 konnektörü olmayan cihazlar için ayrı arayüz dönüştürücülere ihtiyaç duyan bilgisayarlar için gereklidirler. Bilgisayarlar ayrıca UPort ile bilgisayarınız arasında daha güvenli bir bağlantı sağlamak için vida kilidi olan bir USB kablosuyla birlikte gelir.
UPort® 1400-G2 Serisi, USB'yi RS-232/422/485'e dönüştürür. Tüm ürünler eski seri cihazlarla uyumludur.
- USB 3.2
- 512bayt çip üzerinde FIFO önbellek ve akış kontrolü
- Windows ve Linux da dahil olmak üzere çok çeşitli işletim sistemleri için sağlanan sürücüler
- 50 bps ila 921.6kbps baud hızı (standart olmayan baud hızları desteklenir)
- Çift taraflı LED'ler her iki yönde de güç, TX ve RX durumlarını gösterir
- Geniş çalışma sıcaklığı (-40 ila 75°C) modelleri mevcuttur
- 2 kV izolasyon korumalı seri port (“-I” modelleri için)
| Çalışma Sıcaklığı | : | -40/+75C |
| RS-232/422/485 | : | 4 |
| USB | : | 1 |
USB Interface
USB Standards
USB 3.2 Gen 1
USB 1.1/2.0 compliant
Speed
5 Gbps, 480 Mbps, 12 Mbps
No. of USB Ports
1
USB Connector
USB Type B
Serial Interface
Serial Interface
Connector
DB9 male
No. of Ports
4
Serial Standards
RS-232: UPort 1410-G2
RS-232/422/485: All other models
FIFO
512 bytes
Baudrate
50 bps to 921.6 kbps (supports non-standard baudrates)
Parity
None, Even, Odd, Space, Mark
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Flow Control
RTS/CTS, XON/XOFF
RS-485 Data Direction Control
Automatic Data Direction Control (ADDC)
Pull High/Low Resistor for RS-485
1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485
120 ohms
Surge
0.5 kV
Isolation
2 kV (I models)
Serial Signals
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Serial Software Features
Serial Software Features
Windows Drivers
Windows 11, 10, 8.1, 8 and 7
Windows Server 2022, 2019, 2016, 2012 R2, 2012 and 2008 R2
Linux Drivers
Kernel 6.x, 5.x and 4.x
Mac Drivers
macOS version (Intel 64): 13, 12, 11 and 10.1x
Virtual Machine
VMware Fusion (Windows on macOS 13, 12, 11, 10.1x, Intel 64)
VMWare ESXi (Linux kernel 4)
Parallels Desktop (Windows on macOS 13, 12, 11, 10.1x, Intel 64)
Arm®-based Platform Support
Linux kernel 6.x, 5.x and 4.x
Android API
Android 3.1.x and later
Power Parameters
Power Parameters
Input Voltage
5 VDC by USB bus power or 12 to 48 VDC by external power adaptor
Input Current
UPort 1410-G2: 183 mA @ USB 2.0, 370 mA @ USB 3.2, 200 mA @ 12 VDC
UPort 1450-G2 models: 266 mA @ USB 2.0, 452 mA @ USB 3.2, 240 mA @ 12 VDC
UPort 1450I-G2 models: 445 mA @ USB 2.0, 633 mA @ USB 3.2, 340 mA @ 12 VDC
Physical Characteristics
Physical Characteristics
Housing
Metal
Dimensions
185 x 30 x 90.6 mm (7.28 x 1.18 x 3.57 in)
Weight
UPort 1410-G2: 359 g (0.79 lb)
UPort 1450-G2 models: 373 g (0.82 lb)
UPort 1450I-G2 models: 379 g (0.84 lb)
IP Rating
IP20
Environmental Limits
Environmental Limits
Operating Temperature
Standard models: 0 to 60°C (32 to 140°F)
-T models: -40 to 75°C (-40 to 167°F)
Storage Temperature
-40 to 75°C (-40 to 167°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV, Signal: 0.5 kV kV
IEC 61000-4-6 CS: 3 V; 150 kHz to 80 MHz
IEC 61000-4-8 PFMF
Safety
IEC 62368-1
EN 62368-1
UL 62368-1 (CB)
KC
Green Product
RoHS, CRoHS, WEEE
Shock
IEC 60068-2-27
Vibration
IEC 60068-2-6
IEC 60068-2-64
Freefall
IEC 60068-2-31
MTBF
MTBF
Standards
Telcordia Standard SR332, Telcordia Issue 2
Time
UPort 1410-G2 : 1,846,458 hrs
UPort 1450-G2 models : 1,431,860 hrs
UPort 1450I-G2 models : 1,140,587 hrs
