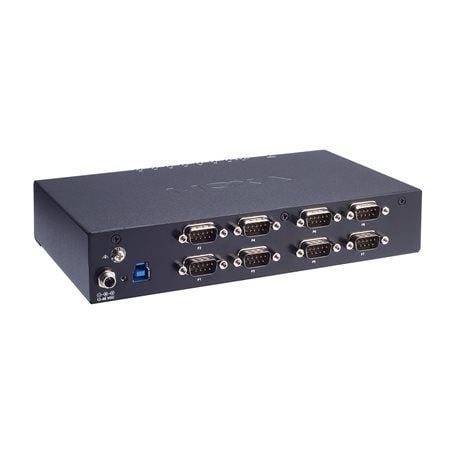

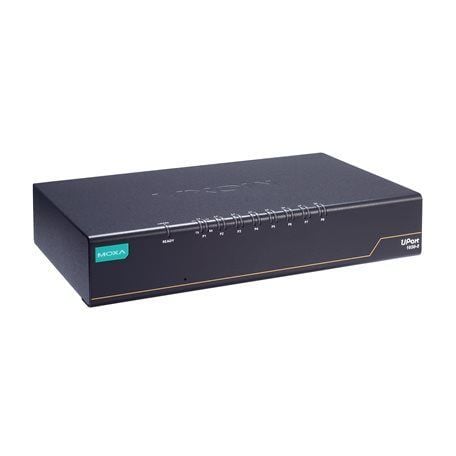

UPort 1650I-8-G2
USB to 8-port RS-232/422/485 serial hub, 2 kV isolation
UPort® 1600-8-G2 Serisi USB-seri dönüştürücüler, seri bağlantı noktasının genişletilmesine ihtiyaç duyan dizüstü veya iş istasyonu bilgisayarları için idealdir. Sahada farklı seri cihazlara bağlanması gereken veya standart COM portu veya DB9 konnektörü olmayan cihazlar için ayrı arayüz dönüştürücülere ihtiyaç duyan bilgisayarlar için gereklidirler.
Bilgisayarlar ayrıca UPort ile bilgisayarınız arasında daha güvenli bir bağlantı sağlamak için vida kilidi olan bir USB kablosuyla birlikte gelir.

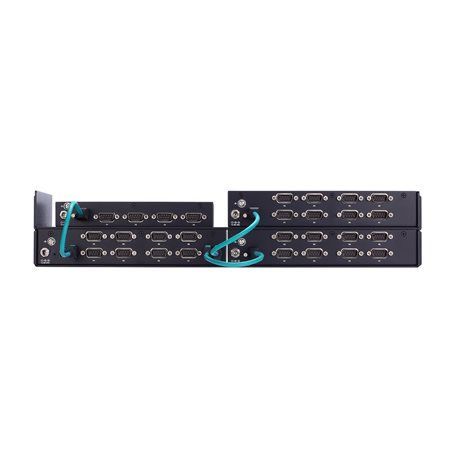

UPort® 1650-8-G2-Hub'un basamaklandırma özelliği sayesinde, güç adaptörü olmadan 32 adede kadar seri bağlantı noktasını UPort'a bağlayabilirsiniz. UPort® 1600-8-G2 Serisi, USB'yi RS-232/422/485'e dönüştürür. Tüm ürünler eski seri cihazlarla uyumludur.
Bilgisayarlar ayrıca UPort ile bilgisayarınız arasında daha güvenli bir bağlantı sağlamak için vida kilidi olan bir USB kablosuyla birlikte gelir.
UPort® 1650-8-G2-Hub'un basamaklandırma özelliği sayesinde, güç adaptörü olmadan 32 adede kadar seri bağlantı noktasını UPort'a bağlayabilirsiniz. UPort® 1600-8-G2 Serisi, USB'yi RS-232/422/485'e dönüştürür. Tüm ürünler eski seri cihazlarla uyumludur.
- USB 3.2
- Gelişmiş performans için 512 bayt çip üzerinde FIFO önbellek ve akış kontrolü
- Windows ve Linux da dahil olmak üzere çok çeşitli işletim sistemleri için sağlanan sürücüler
- 50 bps ila 921.6 kbps baud hızı (standart olmayan baud hızları desteklenir)
- Çift taraflı LED'ler her iki yönde de güç, TX ve RX durumlarını gösterir
- Ek güç adaptörleri gerektirmeden 32 adede kadar bağlantı noktasının basamaklandırılması
- Geniş çalışma sıcaklığı (-40 ila 75°C) modelleri mevcuttur
- 2 kV izolasyon korumalı seri port (“-I” modelleri için)
| Çalışma Sıcaklığı | : | 0/+60C |
| RS-232/422/485 | : | 8 |
| USB | : | 1 |
| Port İzolasyonu | : | VAR |
USB Interface
USB Standards
USB 1.1/2.0 compliant
USB 3.2 Gen 2
Speed
5 Gbps, 480 Mbps, 12 Mbps
No. of USB Ports
1 x UFP for all models, and 3 additional DFP for UPort 1650-8-G2-Hub
USB Connector
USB type B (UFP) for all models, and type A (DFP) for UPort 1650-8-G2-Hub
Serial Interface
Serial Interface
Connector
DB9 male
No. of Ports
8
Serial Standards
RS-232: UPort 1610-8-G2
RS-232/422/485: All other models
FIFO
512 bytes
Baudrate
50 bps to 921.6 kbps (supports non-standard baudrates)
Parity
None, Even, Odd, Space, Mark
Data Bits
5, 6, 7, 8
Stop Bits
1, 1.5, 2
Flow Control
RTS/CTS, XON/XOFF
RS-485 Data Direction Control
Automatic Data Direction Control (ADDC)
Pull High/Low Resistor for RS-485
1 kilo-ohm, 150 kilo-ohms
Terminator for RS-485
120 ohms
Surge
0.5 kV
Isolation
2 kV (I models)
Serial Signals
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
Serial Software Features
Serial Software Features
Windows Drivers
Windows 11, 10, 8.1, 8, and 7
Windows Server 2022, 2019, 2016, 2012 R2, 2012 and 2008 R2
Linux Drivers
Kernel 6.x, 5.x and 4.x
Mac Drivers
macOS version (Intel 64): 13, 12, 11 and 10.1x
Virtual Machine
VMware Fusion (Windows on macOS 13, 12, 11, 10.1x, Intel 64) VMWare ESXi (Linux kernel 4)
Parallels Desktop (Windows on macOS 13, 12, 11, 10.1x, Intel 64)
Arm®-based Platform Support
Linux kernel 6.x, 5.x and 4.x
Android API
Android 3.1.x and later
Power Parameters
Power Parameters
Input Voltage
UPort 1610-8-G2/1650-8-G2 models:
5 VDC by USB bus power or 12 to 48 VDC by external power adaptor
UPort 1650I-8-G2 models/1650-8-G2-Hub:
12 to 48 VDC by external power adaptor
Input Current
UPort 1610-8-G2: 308 mA @ USB 2.0, 495 mA @ USB 3.2, 260 mA @ 12 VDC
UPort 1650-8-G2 models: 466 ma @ USB 2.0, 652 mA & USB 3.2, 350 mA @ 12 VDC
UPort 1650I-8-G2 models: 530 mA @ 12 VDC
UPort 1650-8-G2-Hub: 2,250 mA @ 12 VDC
Output Power Rating
UPort 1650-8-G2-Hub: 900 mA @ 5 VDC (USB 3.2)
500 mA @ 5 VDC (USB 2.0)
Physical Characteristics
Physical Characteristics
Housing
Metal
Dimensions
216 x 41.5 x 121.6 mm (8.50 x 1.63 x 4.79 in)
Weight
UPort 1610-8-G2: 650 g (1.43 lb)
UPort 1650-8-G2 models: 670 g (1.48 lb)
UPort 1650I-8-G2 models: 678 g (1.49 lb)
UPort 1650-8-G2-Hub: 689 g (1.52 lb)
IP Rating
IP20
Environmental Limits
Environmental Limits
Operating Temperature
Standard models: 0 to 60°C (32 to 140°F)
-T models: -40 to 75°C (-40 to 167°F)
Storage Temperature
-40 to 75°C (-40 to 167°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
Standards and Certifications
EMC
EN 55032/35
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV, Signal: 0.5 kV
IEC 61000-4-6 CS: 3 V; 150 kHz to 80 MHz
IEC 61000-4-8 PFMF
Safety
IEC 62368-1
EN 62368-1
UL 62368-1 (CB)
KC
Green Product
RoHS, CRoHS, WEEE
Vibration
IEC 60068-2-6
IEC 60068-2-64
Shock
IEC 60068-2-27
Freefall
IEC 60068-2-31
MTBF
MTBF
Standards
Telcordia Standard SR332, Telcordia Issue 2
Time
UPort 1610-8-G2: 1,431,860 hrs
UPort 1650-8-G2 models: 951,145 hrs
UPort 1650I-8-G2 models: 782,795 hrs
UPort 1650-8-G2-Hub: 823,983 hrs
