HIGHWIRE POWERSTAR QUAD
VHW-HWPS-C4
4-Port Ethernet & Power Over Coax
Datasheet Link : HIGHWIRE POWERSTAR QUAD
Kullanım Kılavuzu : HIGHWIRE POWERSTAR QUAD
Koaksiyel vidyo kablosu üzerinden 4 IP kameraya hızlı Ethernet ve POE güç aktarımı
HIGHWIRE POWERSTAR QUAD, yeni bir kablolama işlemi yapmaksızın mevcut koaksiyel kablo üzerinden 4 IP kamerayı veya 4 ağ cihazını kolayca, hızlı ve güvenilir bir şekilde ağınıza bağlar.
Powerstar QUAD'ın ultra düşük güç tasarımı ve verimli güç dağıtım özelliği, koaksiyel hat üzerinden uzun mesafeli Ethernet sağlar. Birçok eski tesisatta bulunan yüksek dirençli, bakır kaplı çelik (CCS) türleri gibi en düşük dereceli kablo üzerinde bile çalışır. SafeView ™ güç seviyesi ekranı hızlı bir şekilde kontrol edilerek, kullanılan kablo ne olursa olsun, cihaz bağlantılarının güvenilir olması garanti edilir.
HIGHWIRE teknolojisi, RG-59 ile 300mt veya RG-11 ile 500mt mesafeye 200Mbit/sn'lik bant genişliği sağlar.
YÜKSEK GÜÇLÜ Powerstar QUAD

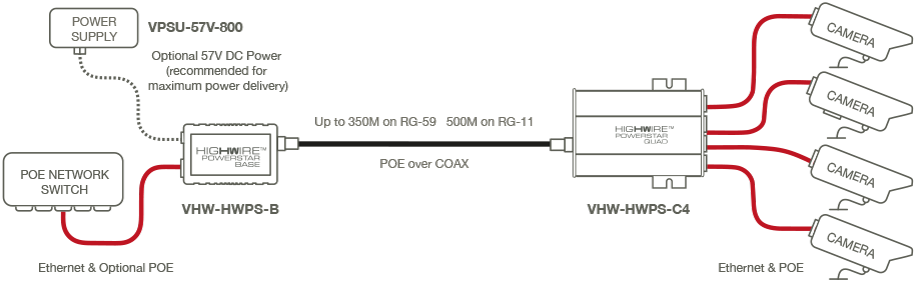

HIGHWIRE serisinin QUAD modeli, koaksiyel hattın kamera ucu için tasarlanmıştır ve 2-port'lu bir POE anahtarı ile 4 IP kameranın tek bir koaksiyel üzerinden bağlanmasını sağlar. HIGHWIRE POWERSTAR QUAD'ın basit kurulumu ile IP adreslerini yapılandırmaya, DIP switch ayarlamaya veya ölçümler ve hesaplamalar yapmaya gerek kalmaz. Koaksiyel hattın Base ucu, tek kanallı, 4 kanallı veya 8 kanallı HIGHWIRE Powerstar Base üniteye bağlanabilir. HIGHWIRE POWERSTAR QUAD ünitesi, koaksiyel hat üzerinden (maksimum POE güç bütçesi 25 watt olacaktır) veya isteğe bağlı harici güç kaynakları ile 40 veya 78 watt güç sağlayabilir.
Hızlı kurulum ve garantili performans için HIGHWIRE POWERSTAR QUAD, Veracity'nin benzersiz SafeView ekranına sahiptir.
SafeView, bağlantıları kontrol etmek için uzak donanıma erişmeye gerek kalmadan, kablo üzerinden ağ ve güç durumunun anında kontrol edilebilmesini sağlar.
UYGULAMALAR
IP Vidyo
Analog kamera - IP kamera dönüşümlerinde mevcut koaksiyel kabloların kullanımına devam edilebilme.
Koaksiyel Kablo Olan Her Uygulama
HIGHWIRE çözümü vidyo, radar, TV anten, uydu, çelik kablo ve daha bir çok kablo tipi ile sorunsuz olarak çalışmaktadır. 50ohm coax veya farklı empedans’a sahip kablolar ile herhangi bir modifikasyon yapmadan çalışabilir.
ÜRÜN SİPARİŞ KODLARI:
| VHW-HWPS-C4 | HIGHWIRE Powerstar Quad unit |
| VHW-HWPS-B | HIGHWIRE Powerstar Base unit |
| VHW-HWPS-B4 | HIGHWIRE Powerstar Base 4 - 4 channel EOC base unit |
| VHW-HWPS-B8 | HIGHWIRE Powerstar Base 8 - 8 channel EOC base unit |
| VHW-WMB | Wall mounting-bracket for a single HIGHWIRE unit |
| VHW-DMB | DIN Rail-mounting bracket for a single HIGHWIRE unit |
| POWER | |
| Input connector | Detachable screw terminal |
| Power input | PoE OR 57V DC |
| Power consumption | 3W - 8W depending on PoE load |
| PoE STANDARDS | IEEE 802.3af and IEEE 802.3at compliant |
| PoE POWER OUTPUT | Between 10W and 78W depending on power source (see table) managed across 4 ports. Max 25 watts per port (POE Plus) |
| HIGHWIRE INTERFACE | |
| Connector type | BNC 75ohm |
| Cable type | 75ohm coax cable (RG59, RG6, RG11 or similar) |
| Range | Up to 300m on RG59, 350m on RG6, 500m on RG11, all at full rate |
| Bandwith | 200Mbps (total up + down) |
| ETHERNET INTERFACE | |
| Connector type | RJ45 x 4, unmanaged 10/100 switch |
| Cable type | Straight through or cross-over Cat 5, Cat 5e or Cat 6 patch |
| Rate | 10BASE-T or 100BASE-TX and full duplex, auto configuring |
| LED INDICATORS | |
| RJ45 | Yellow Network link and activity |
| RJ45 | Green POE status (on/off) |
| Coax Status | Coax link, Base network link, coax power (POE) |
| POE Power | Power budget (in steps of 5W) |
| PHYSICAL/ENVIRONMENTAL | |
| Dimensions | L132mm (inc.BNC) W75mm H22mm (W94.6mm with wall mount lugs) |
| Mounting | 4mm mounting holes on 86.1mm centres |
| Weight | 179g (183g with wall mount brackets) |
| Operating temperature | -10ºC to 50ºC |
| Relative humidity | 85% non-condensing |
| Compliance | CE, FCC, RoHS |
