HIGHWIRE POWERSTAR BASE8
VHW-HWPS-B8
HIGHWIRE Powerstar 8-channel BASE unit
Datasheet Link : HIGHWIRE POWERSTAR BASE8
Kullanım Kılavuzu : HIGHWIRE POWERSTAR BASE8
Veracity’nin HIGHWIRE teknolojisi her koşulda yüksek güvenilirlikli tam 100Base-TX Ethernet sağlar. Günümüzün yüksek çözünürlüklü HD ve 4K IP kameraları ile bile RG59 üzerinden 300m ve RG11 üzerinden 500m mesafeye kadar IP video ağı performansı sunar.
POWERSTAR BASE 8 ünitesi sadece bir ana switch portu veya 32 kanal için 4 network portu gerektirir. Her bir Base 8 ünitesi, isteğe bağlı bir SFP fiber Ethernet modülü için SFP soketine de sahiptir.

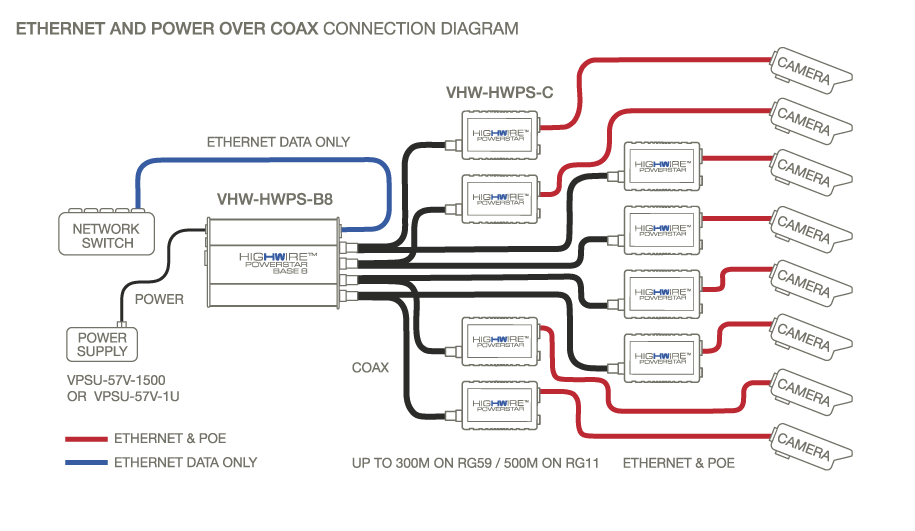

Aşağıdaki bağlantı şemasında görüleceği gibi Powerstar Base 8 ünitesi 8 koaksiyel hat ile ve kamera uçlarındaki her bir linke bağlı tek kanallı HIGHWIRE Powerstar kamera birimleri ile 8 kamera bağlantısı sağlayabilir.
Powerstar Base 8, tek bir koaksiyel hat üzerinden birden fazla IP kamerayı bağlayan POWERSTAR DUO ve POWERSTAR QUAD üniteleriyle uyumludur.
UYGULAMALAR
IP Vidyo
Analog kamera - IP kamera dönüşümlerinde mevcut koaksiyel kabloların kullanımına devam edilebilme.
Koaksiyel Kablo Olan Her Uygulama
HIGHWIRE çözümü vidyo, radar, TV anten, uydu, çelik kablo ve daha bir çok kablo tipi ile sorunsuz olarak çalışmaktadır. 50ohm coax veya farklı empedans’a sahip kablolar ile herhangi bir modifikasyon yapmadan çalışabilir.
ÜRÜN SİPARİŞ KODLARI:
| VHW-HWPS-B4 | HIGHWIRE Powerstar Base 4 - 4 channel EOC base unit |
| VHW-HWPS-B8 | HIGHWIRE Powerstar Base 8 - 8 channel EOC base unit |
| VHW-HWPS-C | HIGHWIRE Powerstar - single channel EOC adapter |
| VHW-HWPS-C2 | HIGHWIRE Powerstar Duo - dual channel EOC adapter |
| VHW-HWPS-C4 | HIGHWIRE Powerstar Quad - four channel EOC adapter |
| POWER | |
| Unit power | 10W rising to 20W under full POE load |
| PoE Out | IEEE 802.3af (POE) or IEEE 802.3at (POE Plus) up to 25W per channel |
| Power Input | 57V DC, up to 6A via a 2 pin detachable screw terminal (supplied) or a 2 pin Micro-Fit power connector |
| HIGHWIRE INTERFACE | |
| Connector type | BNC 75ohm x 8 |
| Cable type | Any 75 Ohm coaxial (other impedances supported) |
| Range | Up to 300m on RG59, 500m on RG11 at full rate |
| Bandwith | 200Mbps (total up + down) x 8 |
| ETHERNET INTERFACE | |
| Connector type | RJ45 with optional SFP socket for fibre |
| Cable type | Cat 5/6 Patch or crossover, auto-detected or as per optional SFP device |
| Rate | Gigabit Ethernet, Full duplex (1000Base-TX) with auto-negotiation |
| LEDS | |
| Status Indicators | HIGHWIRE coax link |
| Ethernet link/activity (BASE) | |
| PoE-over-coax | |
| See Quickstart Guide for LED indicator table and diagnostics | |
| PHYSICAL/ENVIRONMENTAL | |
| Dimensions | L 173mm (including BNC connections) W 110mm H 22mm |
| Weight | 572g |
| Operating temperature | 0ºC to 40ºC |
| Relative humidity | 85% non-condensing |
| Compliance | CE, FCC, RoHS, REACH |
